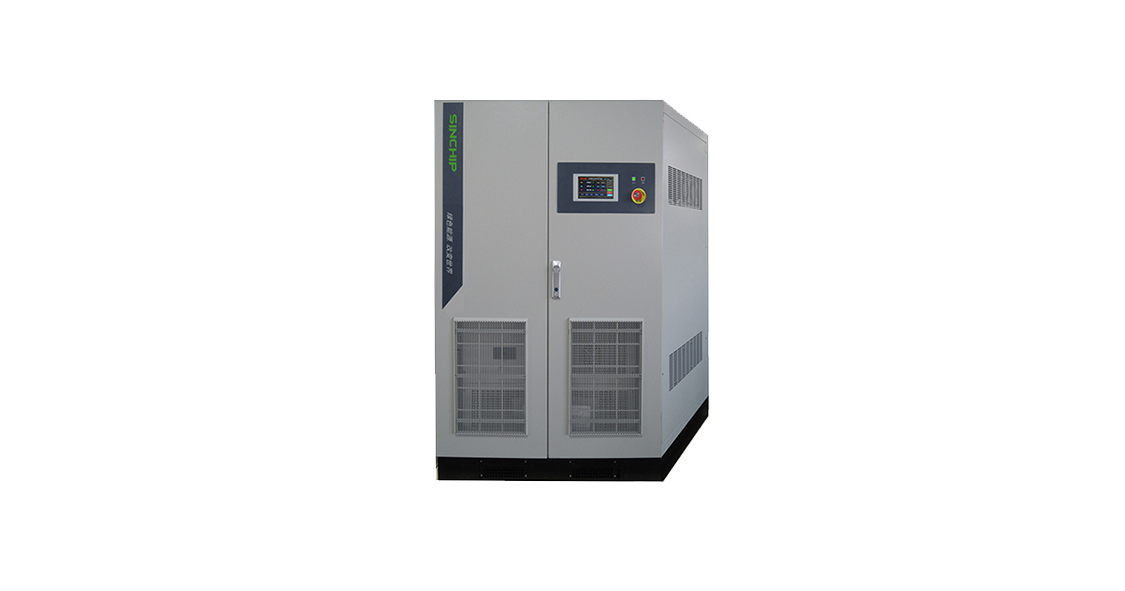

SPCD 系列相控整流型程控直流电源
系统结构采用6脉冲或12脉冲相控整流
SPCD 系列相控整流型程控直流电源,采用高性能 MCU控制板以及全彩触摸屏人机交互界面，实时显示系统运行的状态参数和故障，用户可以通过显示屏设置需要的电压、电流和功率。系统结构采用6脉冲或12脉冲相控整流，设备输出通过不同的控制软件可用于多种场合使用。主要运用在电镀、电解、电氧化、电加热……。
技术特点
1、功率控制采用调功方式，控制柜具备功率调节显示功能，预留远程接口，具备超温报警、漏电报警保护等功能。
2、 采用 采用高性能 MCU控制板以及全彩触摸屏人机交互界面，实时显示系统运行的状态参数和故障，满足直流源高精度的测试要求；
3、 输出具有恒压、恒流、恒功率模式；
4、 具有本机操作、上位机操作功能，配有上位机软件及外部通讯功能；
5、 严格的系统热设计，低温升，长寿命；
6、 大屏幕液晶显示、多种通讯接口；
7、 可编程的保护及运行参数。
技术参数
型 号 | SPCD270-100K-T | |
输入 | 相位 | 3φ3W＋G |
电压 | 380Vac±10% | |
频率 | 50±3Hz | |
输出 | 特性 | 恒压、恒流、恒功率 |
额定电压 | 270V | |
输出电压范围 | 0-300V | |
输出额定电流 | 370A | |
额定功率 | 100KW | |
电源稳压率 | ≤1%FS+5dgt | |
响应时间 | ≤500ms（10%-90%） | |
分辨率 | 电压分辨率 | 0.1V |
电流分辨率 | 0.1A | |
功率分辨率 | 0.1kW | |
通讯和 操作 | 操作界面 | 大屏幕液晶/上位机控制 |
通讯 | 外部通讯 RS485 | |
其他接口 | 外部过温急停 | |
保护 | 输出 | 过压、过温、过流 |
告警功能 | 指示光告警 | |
机械部分 | （宽×深×高） | 1400×800×1962mm |
重量 | 1300Kg | |
环境条件和安全 | 防护等级 | IP21(室内 ) |
冷却方式 | 强制风冷 | |
环境温度 | -20～ +45℃ | |
相对湿度 | 10-90% （非凝结) | |
噪音 | ＜65dB | |
