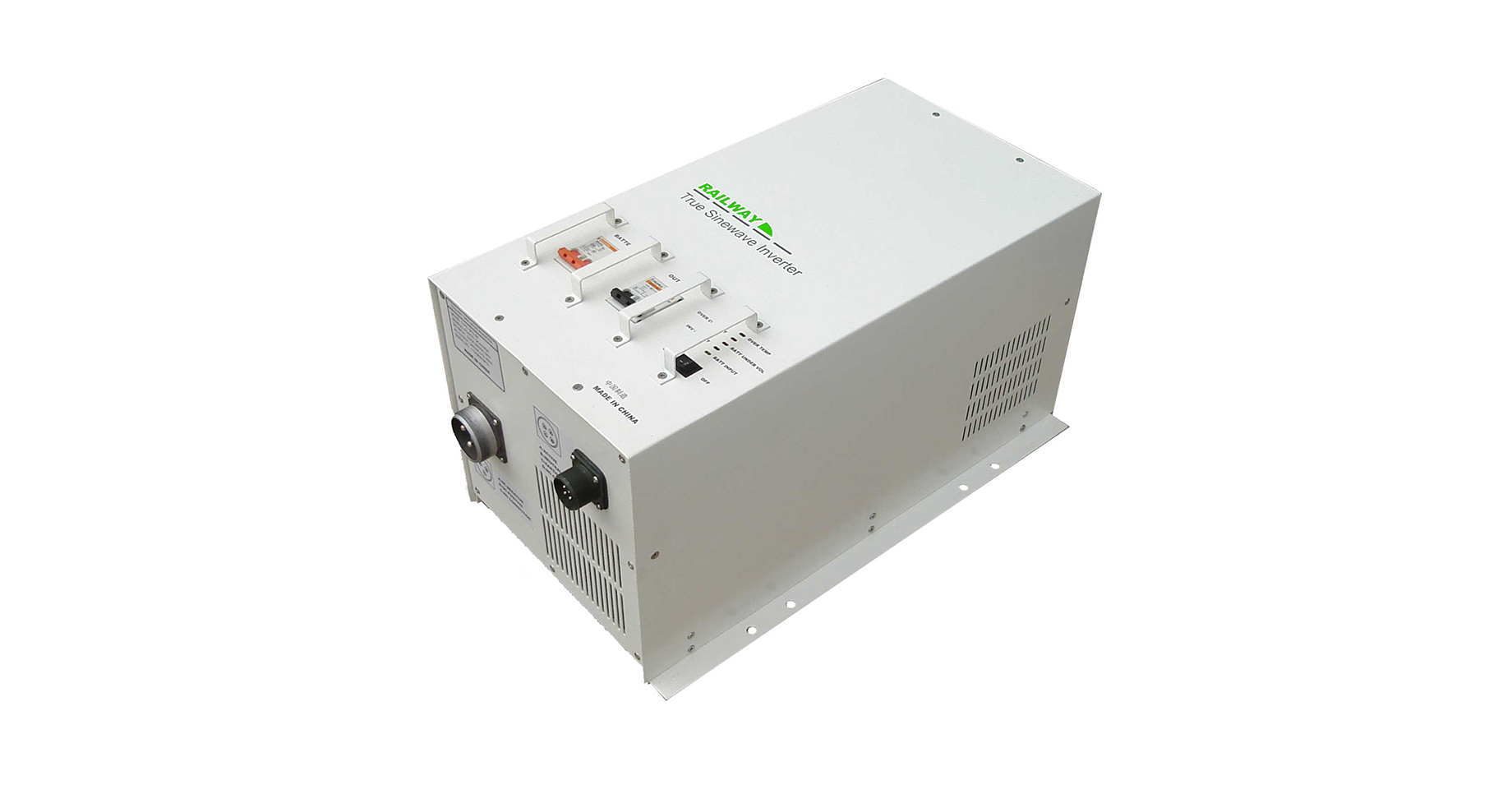

SRI70-5K 机车专用逆变电源

一款可替代进口品牌的机车逆变电源

SRI70系列机车空调专用正弦波逆变电源是专为内燃机车用空调的供电而设计,将机车上的70V直流电转换为机车空调需要的220V交流电,该电源采用先进的正弦波脉宽调制(SPWM)技术,主电路采用模块化设计,功率器件采用德国英飞凌IGBT,芯驰独有的驱动保护电路、先进的DDS式基准正弦波生成和先进成熟的控制,使得电路结构紧凑、高效率、防震动、纯正弦波输出,输出稳压稳频、功率大等优点。此外该电源带隔离变压器输出,对人体安全可靠。


技术特点

 完全隔离型逆变技术,输出无噪音纯净正弦交流电压;

■  逆变单元采用微处理器控制,SPWM正弦脉宽调制技术,波形纯净;

  独有的双闭环控制技术确保逆变器可靠运行;

 过负载能力强,能承受各种负载的冲击;

  具有输入电池欠压,输出过、欠压,过温、短路等保护功能;

  逆变器前面板有输出电压及输出电流表显示。


技术参数


模型

SRI705K

额定容量 (kVA)

5.0

直流输入

额定输入电压 (Vdc)

70

额定输入电流(A)

60A @74V 输入

输入电压范围 (VDC)

59 ~ 90V

交流输入

  波形

纯正弦波

额定容量(KVA)

5.0

 额定输出功率(KW)

4

额定输出电压和频率

240VAC,50HZ

额定输出电流(A)

16.67

输出电压精度(V)

220V±1%

输出频率精度(Hz)

50±0.05

波形失真

≤3%(班轮负荷)

动态响应时间(LOAD 0←→100%)

5%

功率因数 (PF)

0.8

过载能力

120% 1m, 150%  10s

波峰因数 (CF)

3:1

转换效率

>85%

保护功能

输入欠压、输出过载、短路、

过温保护


运行环境

绝缘强度

输入输出:4250VAC


输入外壳:1700VAC


输出箱:2250VAC

噪音 (1m)

≤50dB

工作温度(℃)

-20 ~ +60

效率

0~90%

作业高度(米)

≤2000

外形尺寸

宽×高×深(mm)

300×250×495

重量Kg

40

颜色

白色(灰色)
