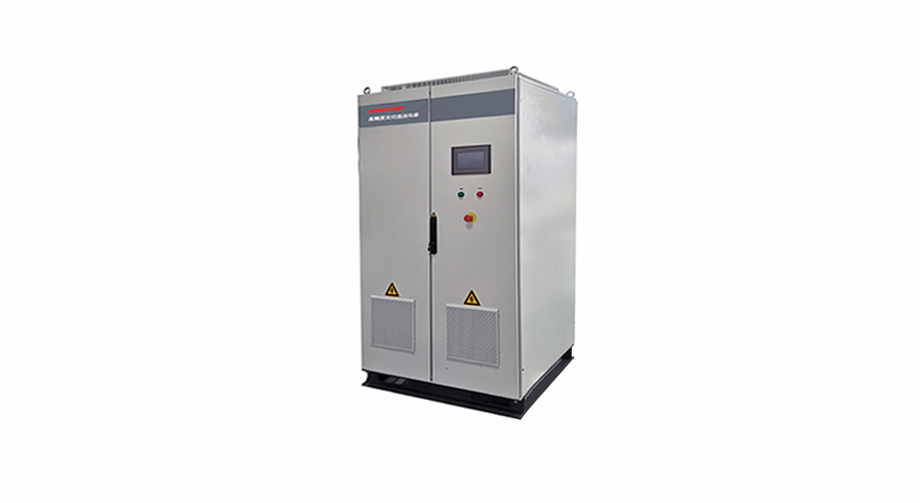

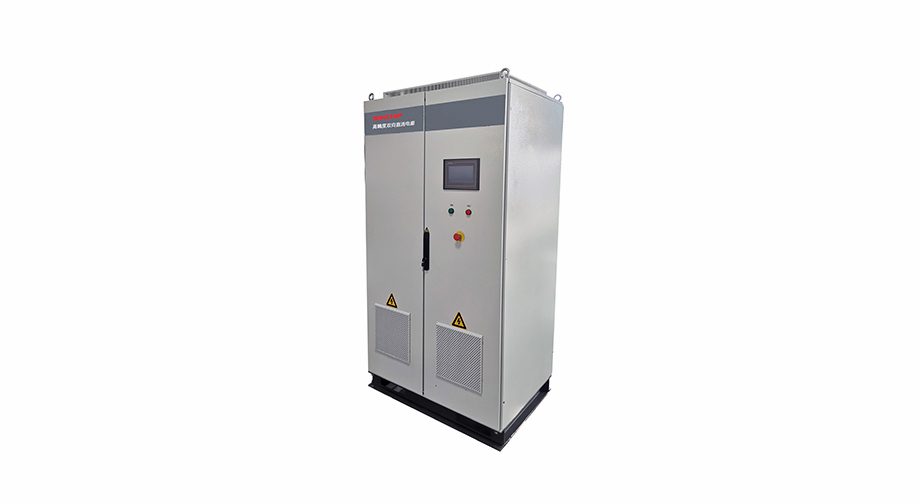

SEVD800系列高压高精度双向直流电源

30K-500KW高精度双向直流源

SEVD 系列高精度双向直流电源,采用高性能 DSP 控制板以及全彩触摸屏人机交互界面,实时显示系统运行的状态参数和故障,用户可以通过显示屏设置需要的电压、电流和功率。系统结构采用模盒组成,实现功率高度密度化。AC/DC 采用全控双向 PWM 整流及逆变控制,DC/DC 采用降压电路,系统运行可靠,精度高,响应速度快。


技术特点

⚫ 采用 16 AD 采样芯片,结合优化的软件采样算法处理, 实现输出电压精度±0.1%·FS+5dgt),电流精度±0.1%·FS+5dgt),满足直流源高精度的测试要求;

⚫ 系统中主机电源采用多级变换,IGBT式电路方式,纯数字化电源。国际先进的 IGBT控制技术,采用PWM同步整流结合交错 DC/DC 双级电路,实现能量双向流动;其中总谐波失真(THD≤3%,达到行业最优,可实现能量高品质回馈电网;

⚫ 可将能量回馈电网;同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量回馈电  网的负载功能,具有节能降耗、绿色环保的突出优势;在电动汽车电机测试时无需负载消耗能量,能实时将反向电流回馈电网。

⚫ 产品电路结构采用 PWM 整流加 DC/DC 双级电路,能实现输出的电压范围宽、精度高、动态响应快的特点。其中电压精度≤0.1%

⚫ 采用 PWM 整流+PWM 逆变原理,功率因数>0.99THD和注入谐波电流满足国标 GB/T14549-93

⚫ 输出具有恒压、恒流、恒功率模式;

⚫ 具有本机操作、上位机操作功能,配有上位机软件及外部通讯功能;

⚫ 严格的系统热设计,低温升,长寿命;

⚫ 大屏幕液晶显示、多种通讯接口;

⚫ 可编程的保护及运行参数;


技术参数

型号


SEVD800-200

SEVD800-300

SEVD800-400

SEVD800-600

SEVD800-1000

输入

参数

相数

三相三线+PE

电压/频率

AC 380V±10%,50Hz±5Hz

隔离功能

内置隔离变压器

输入功率因数

0.99

输入电流失真度

<3%

输出

参数

额定功率

100KW

150KW

200KW

300KW

500KW

峰值功率

150KW

225KW

300KW

450KW

750KW

额定电压

500V

输出电压

24-800V

额定电流

±200A

±300A

±400A

±600A

±1000A

峰值电流

±300A

±450A

±600A

±900A

±1500A

电压精度

<0.1% F.S 分辨力0.1V

电流精度

<0.1% F.S分辨力0.1A

功率精度

<0.2% F.S 分辨力 10W

源效应

<0.1% F.S

负载效应

<0.1% F.S

纹波(Vpp)

<0.2% F.S

瞬态恢复时间

5ms

电压上升时间

10ms 10%~90%

电流上升时间

10ms -90%~90%

输出模式

恒压、恒流、恒功率、恒阻电子负载

回馈

参数

三相电压/频率

AC323~437V/45Hz ~ 55Hz

功率因数

>0.99

总谐波含量

<3%

切换时间

<10ms ( +90% ~ -90%切换)

功能

显小

大屏幕彩色触摸液晶

波形编辑

电压电流斜率、阶梯、循环控制、跳转控制、电池放电曲线模拟

急停功能

急停按钮

启停控制

放电、充电、停止单独控制

BMS接口功能

可自由设置BMS通讯命令,触发条件等以便及时保护

软启动预充电功能


通讯接口

RS485 (标配)、CAN (可选)、以太网(可选)USB (可选)

工作

环境

温度

-20 45°C

湿度

10~90%RH

外形

尺寸

尺寸

1000*1962*800

1200*1962*800

1400*1962*80

2600*1962*1000

4500*1962*100

重量

800kg

1200Kg

1300Kg

1800Kg

3200Kg
