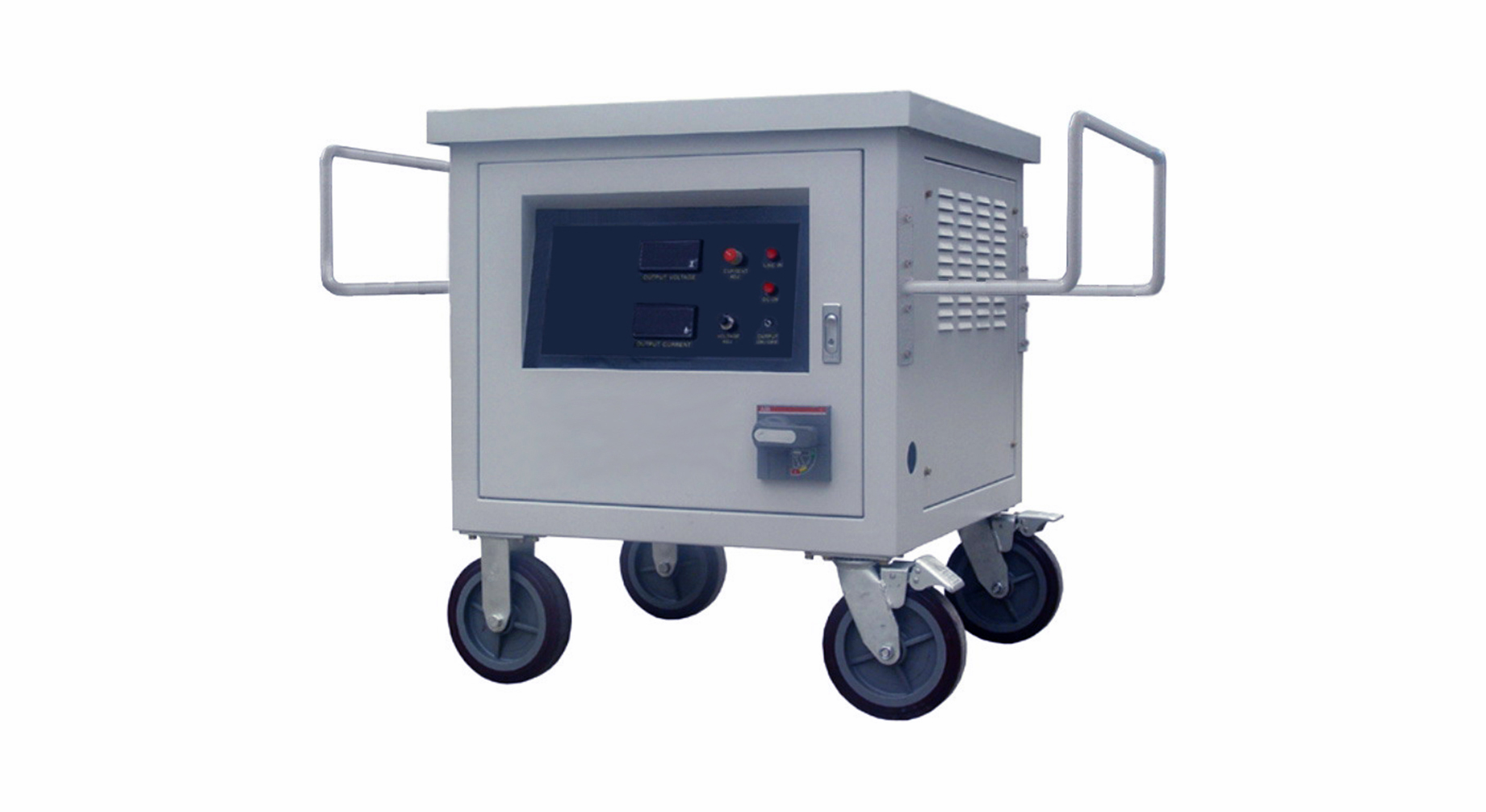

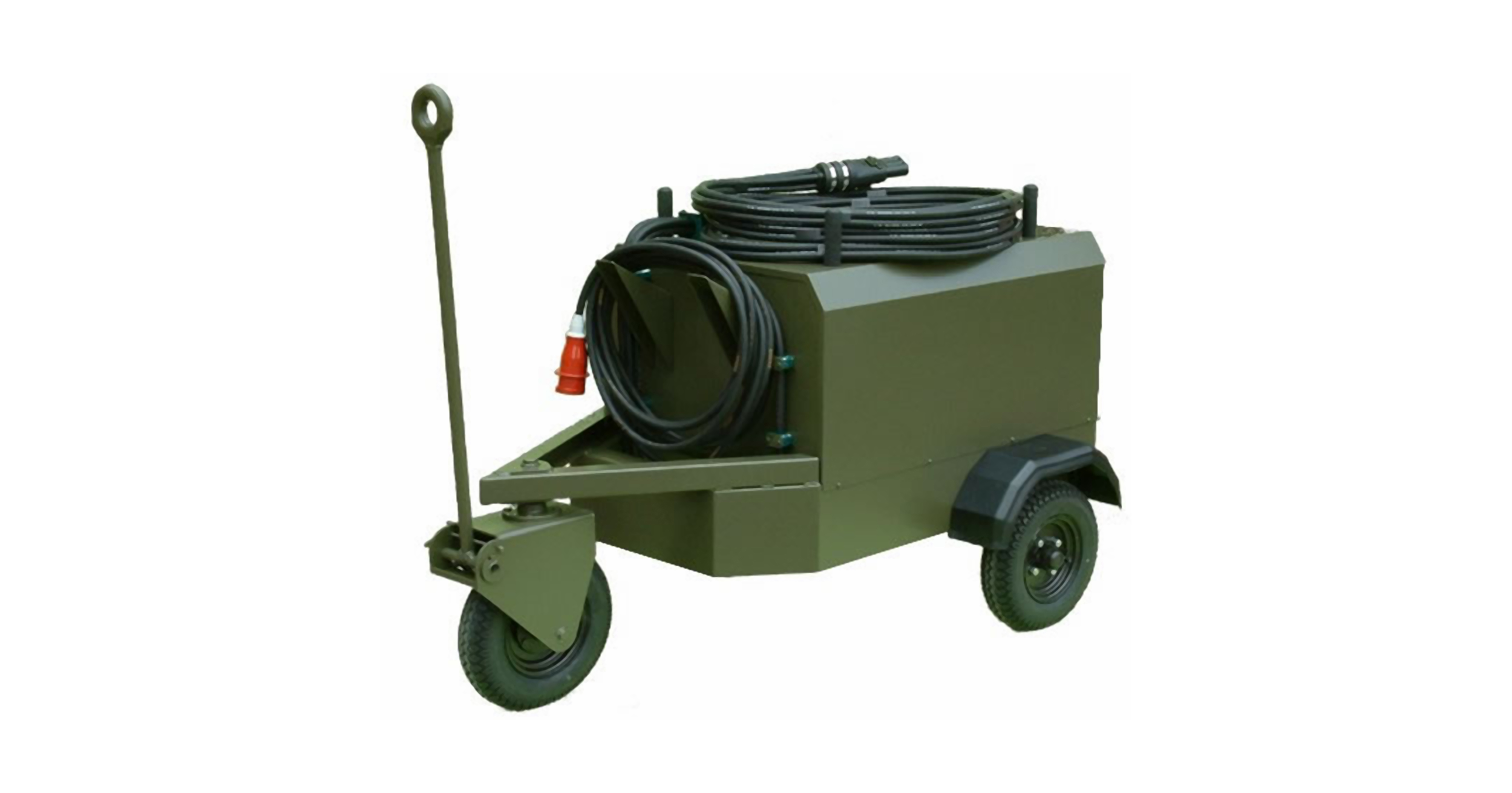

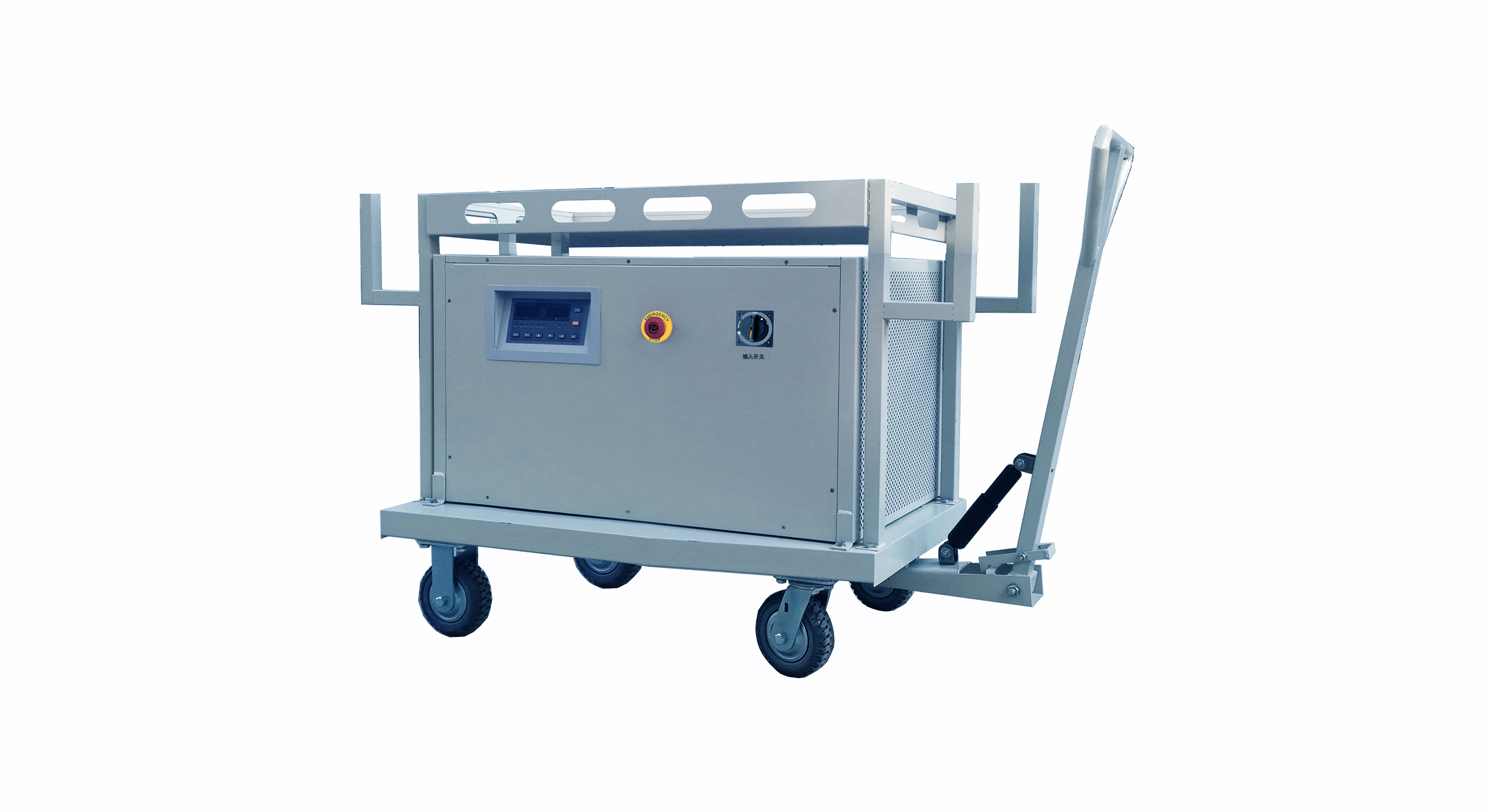

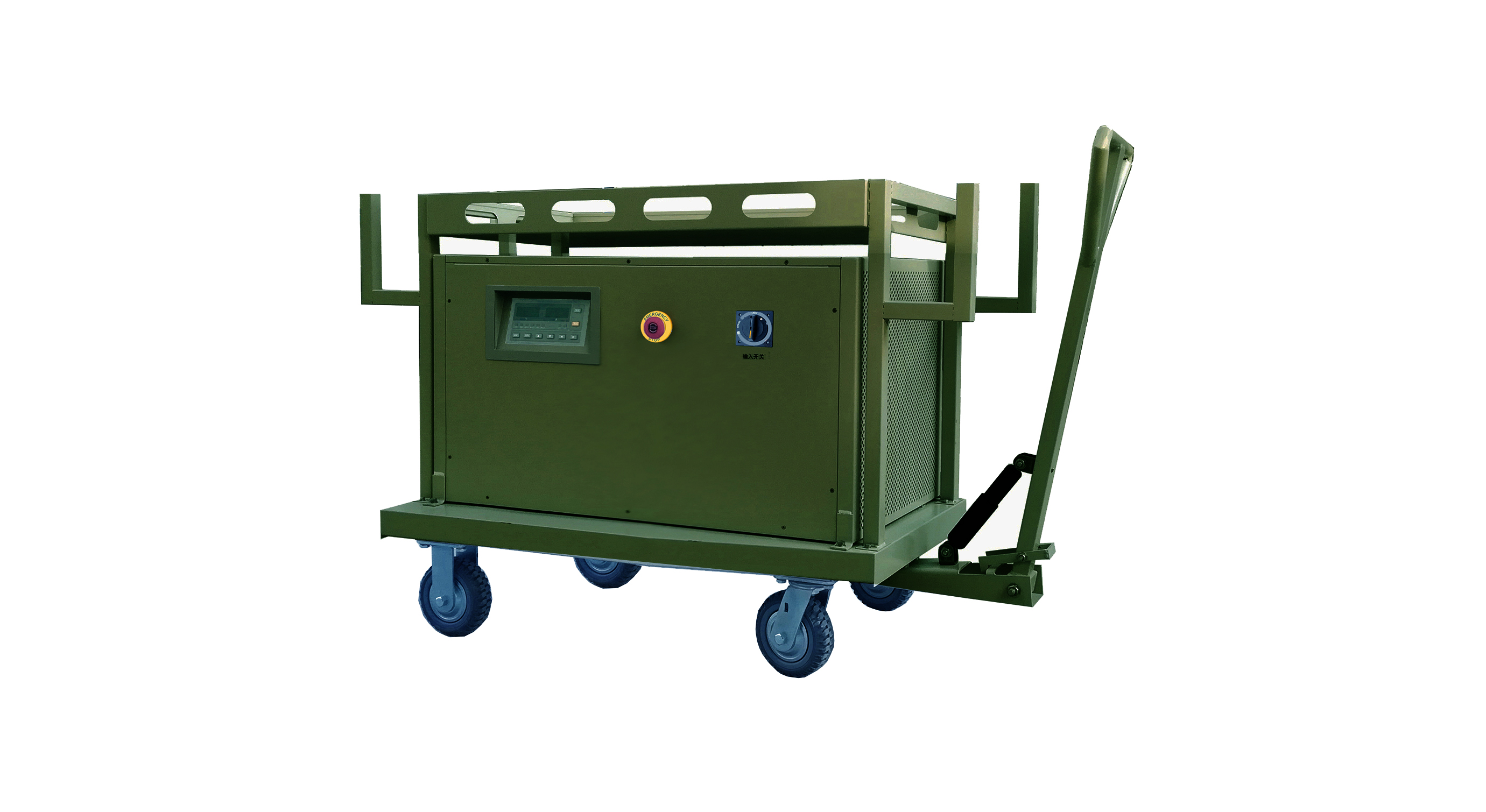

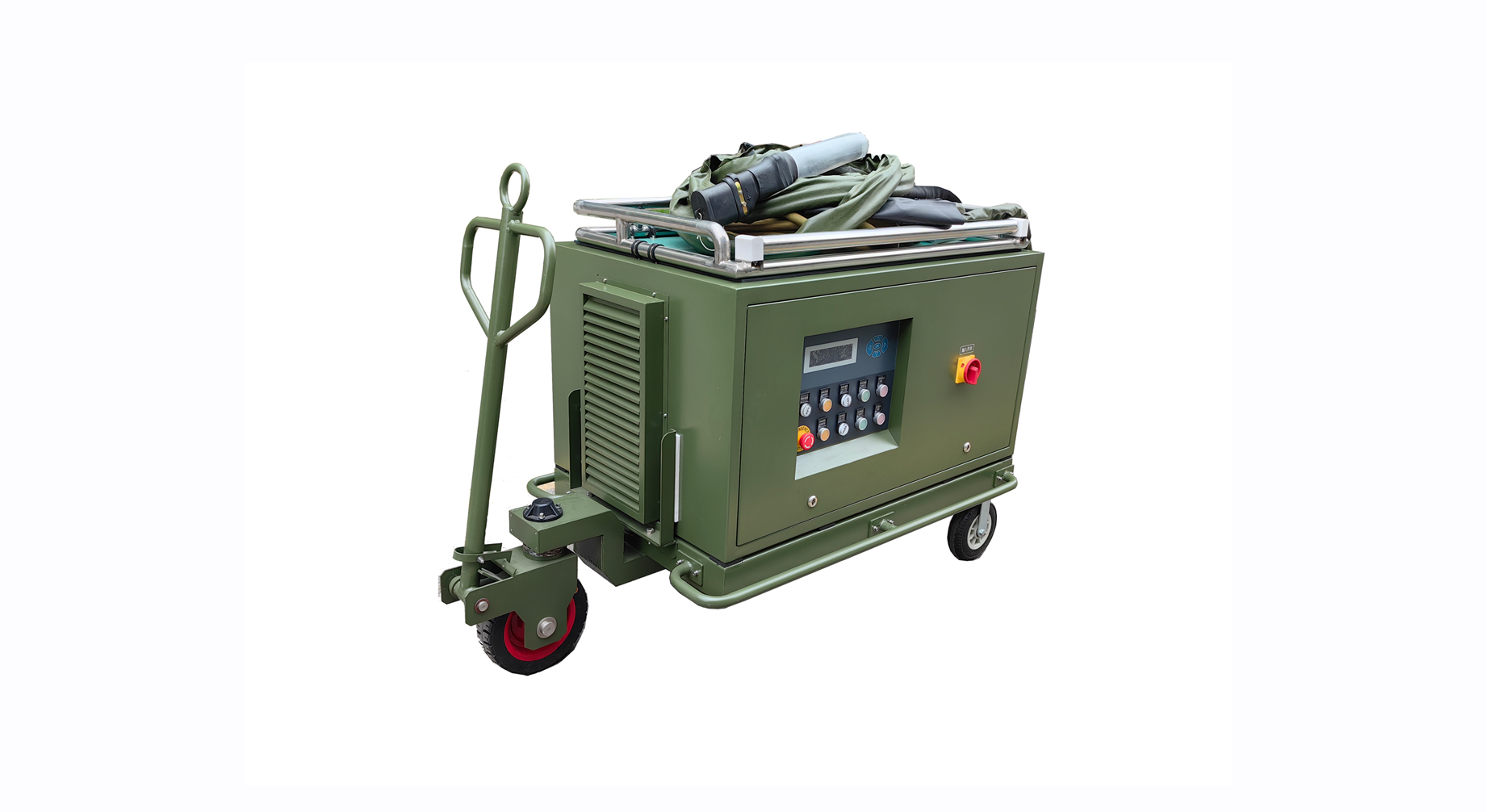

SGD270系列飞机地面高压直流电源
专门为新一代战机及机载设备供电而设计制造
多电和全电飞机是未来飞机发展的趋势，飞机高压直流供电系统的发展为飞机二次能源的统一创造了条件，促进了多电和全电飞机发展。高压直流电源的主电源由高压无刷直流发电机及其控制器构成，它易于并联，易于实现不中断供电和余度供电，且具有重量轻、效率高的优点。航空发动机直接传动无刷交流发电机输出变频交流电，该交流电经整流得到直流电，并经过两条汇流条向用电设备供电，其中一条直接提供270V的高压直流电，另一条经过逆变器变换后提供115V恒频交流电。在美国第四代战斗机F-22猛禽和JSFF-35A上使用了类似的270V高压直流电和115V/400Hz恒频交流电的混合电源。
SGD270系列航空高压直流电源是专门为新一代多电或全电飞机及机载设备供电而设计制造的高压直流电源;产品规格具备从10A~500A多个不同等级,满足不同需求的应用场合,最大的特点在于电源采用创新的设计，内置式的自诊断设备（BITE）和模块化结构，以保证产品最大功率可用性和最小的维修时间。
■ 符合国军标GJB572-2006和MIL-STD-704航空电源规范的技术要求
■ 采用国际先进水平的宽范围ZVZCS软开关逆变技术，效率高，可靠性高。
■ 采用德国西门子IGBT和超微晶磁芯为核心器件专为航空-军事装备研制而成
■ 全数控界面，全软件校正，高稳定度，低漂移，极低的纹波与噪声。
■ 采用军用级MCU控制器设计，实现智能化远程操作与监控
■ 具有输出电压、输出电流数字显示功能；电压可调节分辨力0.1V
■ 无需远地回馈信号接线端子，可自动实现输出引线压降补偿（ALDC）
■ 工作频率高、效率高、功率密度高、功率因数高、可靠性高。
■ 具有短路保护、过载保护、过热保护、过压保护、过流保护和独立的温度检测保护电路
■ 紧急蘑菇式“关闭”开关，自动的飞机安全断开装置，可靠性安全性高
■ 采用先进的静噪技术,创造安静舒适的工作环境
■ 人性化设计,模拟与数字综合显示面板，模块化结构，操作简单，维护方便。
型 号 | SGD270-100-T | |
容量 | 27KW | |
输入 | 相数 | 三相三线 |
额定电压 | 线电压 380× (1± 15%) V | |
频率 | 50Hz±5Hz | |
功率因数 | ≥ 0.9 | |
输出 | 额定电压 | 270V； |
电压范围 | 电压200V～330V连续可调 | |
自动引线压降 | 自动引线补偿电压达 30V | |
额定电流 | 100A | |
效率 | >0.85（标准交流输入、满载） | |
脉动幅值 | <1V | |
直流畸变系数 | ≤0.02 | |
源效应 | ±0.2% | |
负载效应 | ±0.5% | |
负载瞬变恢复时间 | 满足GJB572A的图10的要求 | |
稳压精度 | ≤±0.5% | |
电流精度 | ≤±0.5%（读数+量程） | |
过流 | 120%电流长期运行 200% 10S | |
显示 | 显示方式 | LCD |
电压 | 4位显示，分辨率0.01V | |
电流 | 4位显示，分辨率 1A | |
保护 | 过流保护、输入缺相保护、输入过/欠保护 输出过/欠压保护、过热保护、短路保护、反极性保护等 | |
过载保护 | 2倍过载 10s | |
通信接口 | RS485 | |
可靠性 | MTBF | ＞15000小时 |
MTTR | ≤30分钟 | |
环境 | 防护等级 | IP33 |
工作温度 | -40℃~50℃ | |
相对湿度 | 10~95% | |
噪音 | ≤65dB | |
尺寸（长×高×内深） | 19” —11 U 482.6mm×490mm×550mm | |
