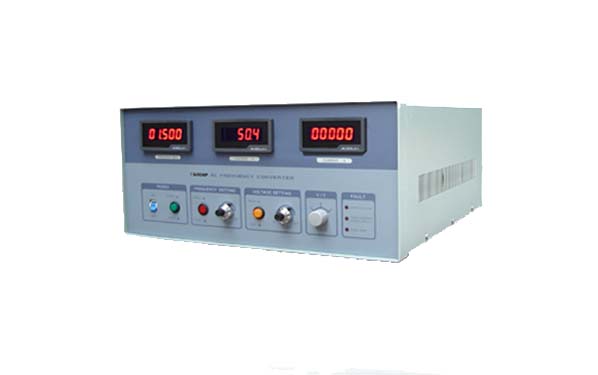

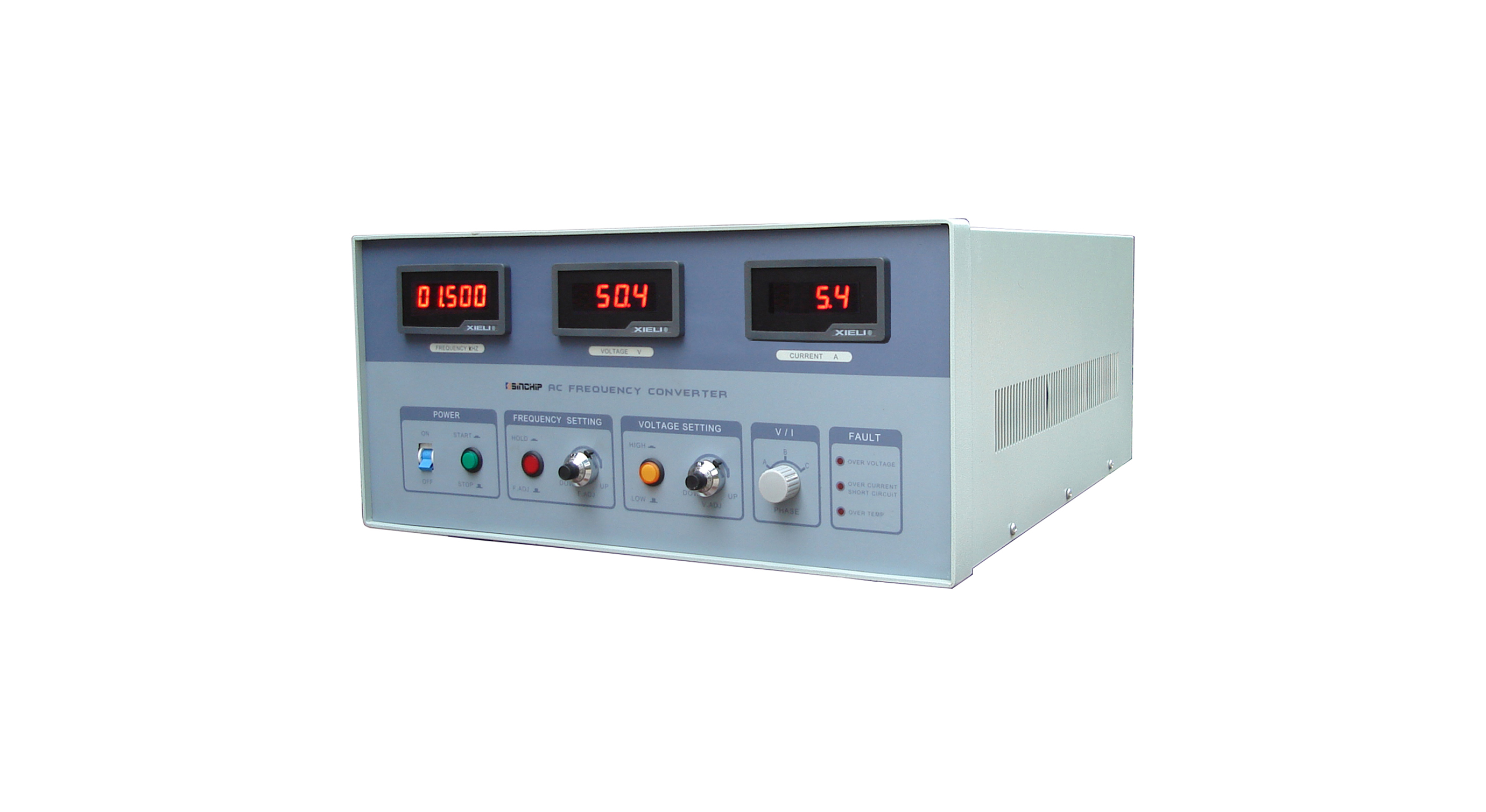

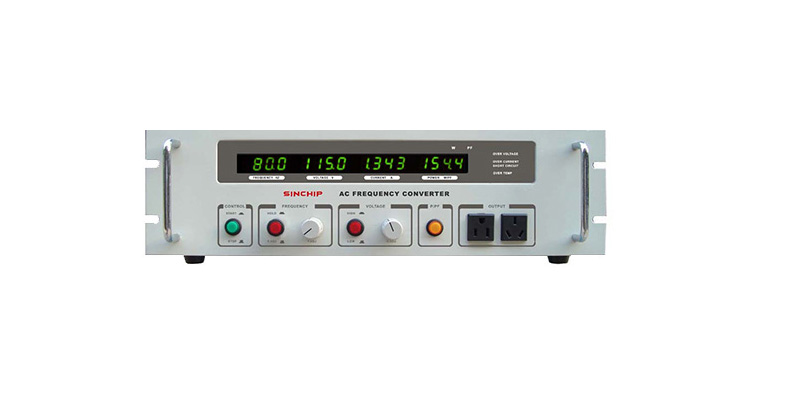

SWF系列旋钮式宽频静变电源
输出 500-1600Hz 正弦波的宽中频电源，模拟飞机用电源
SWF系列高频静态可变电源的输出频率500-1600Hz。 电源采用数字分频、锁相、波形瞬时值反馈、SPWM脉宽调制、IGBT输出等新技术和智能控制，功能齐全，性能优越。 其主要特点是输出电压稳定、波形失真小、负载适应性强、测试快速准确、谐波失真小、频率高、稳压率稳定，可提供纯净可靠的高频正弦波电源输出。此外，频率范围扩展到5000赫兹，使该产品成为广泛的航空电子和国防应用的理想选择。每个单独相位输出的电压、电流、功率可以在大型触摸屏显示器上或通过总线读取。可编程限流功能提供被测单元的过载保护。
Ø 符合国军标《GJB181B-2012》、《GJB572A-2006》的技术要求；
Ø 提供稳定的正弦波供电，模拟各国电网状况，净化输出；
Ø 采用数字分频、锁相、波形瞬时值反馈控制等新技术和模块化结构；
Ø 具有输出电压稳定，波形失真小，负载适应性强，测试迅速准确；
Ø 1000HZ固定输出 或300~800HZ、500~1600HZ频率连续可调；
Ø 采用高频脉宽调制技术和碳化硅器件，效率高于85%；
Ø 全隔离输出，长寿命抗损伤；
Ø 快速稳压，加载或去载1ms之内稳定；
Ø 采用先进静噪技术，创造舒适的工作环境；
Ø 具有过电流，过电压，过高温，短路保护、过载保护及告警装置。
SWF13-1K-1600HZ技术参数
容量 | SWF13-1K-1600HZ | |
输入 | 相数 | 单相两线+PE |
电压 | 220V±15％ | |
频率 | 47Hz~63Hz | |
输出 定额 | 相数 | 三相四线+PE |
额定输出电压 | 70/120V | |
输出电压范围 | 相电压0-80V，线电压0-140V | |
额定输出电流 | 5A | |
波峰因数 | 3:1 | |
固定频率 | 1000HZ | |
可变频率 | 500HZ～1600HZ | |
波形 | 标准正弦波 | |
波形失真度 | <3%（阻性负载） | |
输出精度 | 电压调整率 | 1% |
频率稳定度 | 0.1% | |
频率解析度 | 0.1Hz | |
电压解析度 | 0.1V | |
电流解析度 | 0.01A | |
测量精度 | 电压 | 1%+5dgt |
电流 | 1%+5dgt | |
频率 | 0.5%+5dgt | |
功率 | 1%+5dgt | |
设定精度
| 电压 | 1% |
频率 | 0.1% | |
整机效率 | ≥80%，满载输出 | |
保护功能 | 过流、过压、过温、过载、短路；控制类保护：通信、驱动模块、直流侧保护、IGBT保护 | |
工作 条件 | 环境温度 | -10～40℃ |
存储温度 | -25～70℃ | |
相对湿度 | 最大95％RH（无凝露） | |
海拔高度 | 不高于1000m(适当降容可至更高海拔) | |
通讯接口 | RS485，MODBUS-RTU通信协议。 | |
绝缘要求 | 绝缘强度 | 输入对机壳AC2000V/1分钟，漏电流10mA |
输入对输出AC2000V/1分钟，漏电流10mA | ||
输出对机壳AC1500V/1分钟，漏电流10mA | ||
绝缘电阻 | 输入对壳：DC1000V，大于20MΩ | |
输入对输出：DC1000V，大于20MΩ | ||
输出对壳：DC1000V，大于20MΩ | ||
冷却装置 | 强制风扇冷却 | |
机箱尺寸W×H×D(mm)
| W482.5×H178×D600 | |
