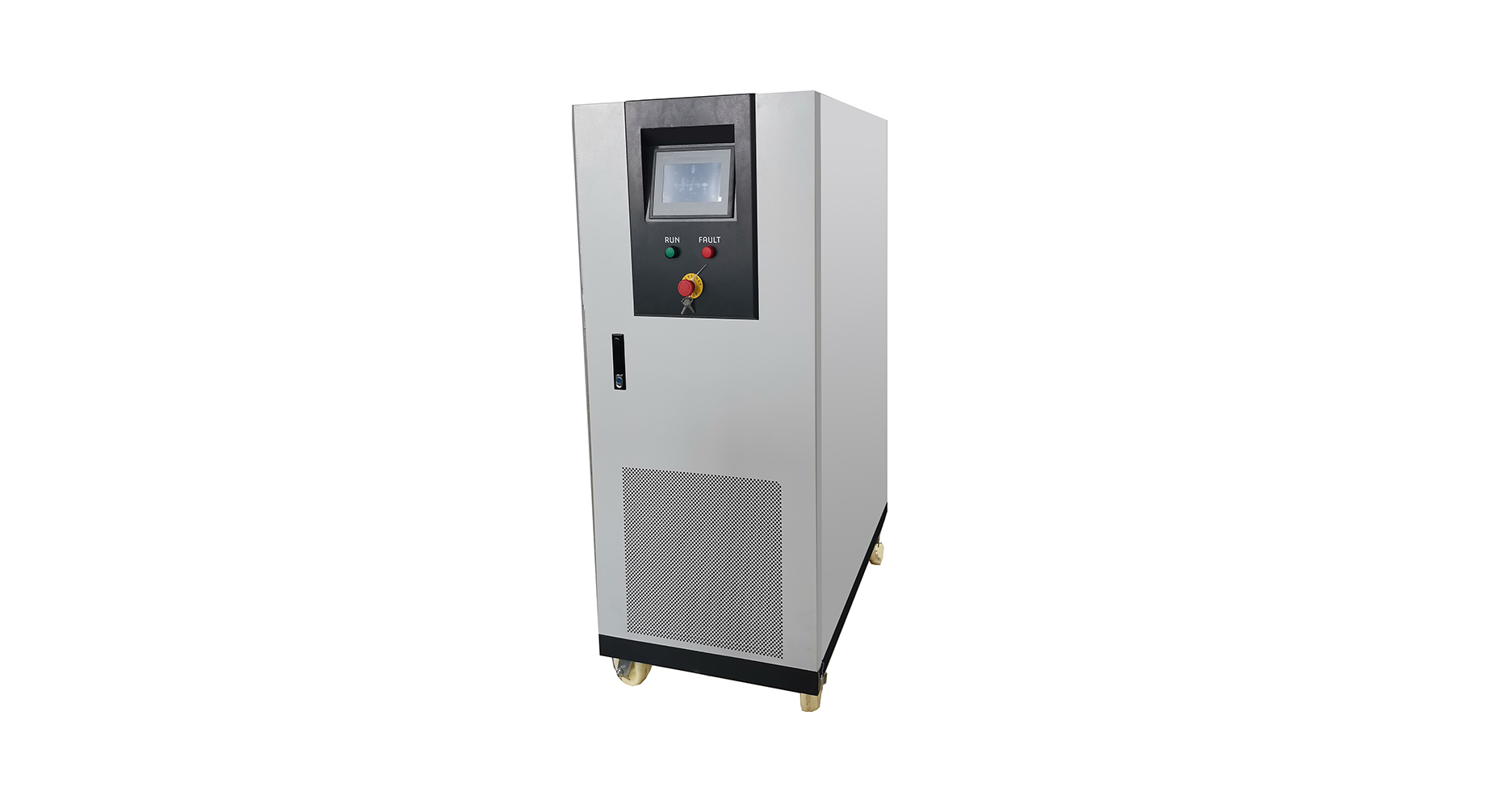

SEVD100系列低压高精度双向直流电源
低压高精度双向直流电源
SEVD 系列高精度双向直流电源，采用高性能 DSP 控制板以及全彩触摸屏人机交互界面，实时显示系统运行的状态参数和故障，用户可以通过显示屏设置需要的电压、电流和功率。系统结构采用模盒组成，实现功率高度密度化。AC/DC 采用全控双向 PWM 整流及逆变控制，DC/DC 采用降压电路，系统运行可靠，精度高，响应速度快。
l 采用多级变换，IGBT 式电路方式，纯数字化电源，技术领先。
l 可将能量回馈电网；同时具有电源、负载两种特性，具备大功率直流电源性能外，实现能量回馈电 网的负载功能，具有节能降耗、绿色环保的突出优势；在电动汽车电机测试时无需负载消耗能量，能实时将反向电流回馈电网。
l 产品电路结构采用 PWM 整流加 DC/DC 双级电路，能实现输出的电压范围宽、精度高、动态响应快的特点。其中电压精度≤1%
l 采用 PWM 整流+PWM 逆变原理，功率因数>0.99。THD 和注入谐波电流满足国标 GB/T 14549-93。
l 输出具有恒压、恒流、恒功率模式；
l 具有本机操作、配有外部通讯功能；
l 严格的系统热设计，低温升，长寿命；
l 大屏幕液晶显示、多种通讯接口；
l 可编程的保护及运行参数；
项目 | 主要技术规格 | SEVD100-15 |
输入 | 相位 | 3φ3W＋G |
电压 | 380Vac±10% | |
频率 | 50±3Hz | |
功率因数 | ≥0.99 | |
总谐波失真 | ≤3% | |
输出 | 输出电压 | 10-100V |
额定电压 | 25V | |
输出额定电流 | -600～+600A | |
输出峰值电流 | -900～+900A（60s） | |
额定功率 | 15kW | |
峰值功率 | 25kW | |
峰值时间 | 60s | |
电源稳压率 | ≤0.1%FS+5dgt | |
响应时间 | ≤5ms（10%-90%） | |
切换时间 | ≤10ms（+90%--90%） | |
电压纹波（rms） | 0.2%FS | |
整机效率 | ＞92% | |
分辨率 | 电压分辨率 | 0.1V |
电流分辨率 | 0.1A | |
功率分辨率 | 0.1kW | |
通讯和 操作 | 操作界面 | 大屏幕液晶/上位机控制 |
通讯 | 外部通讯RS485 | |
其他接口 | 外部急停、故障信号、电压补偿 | |
保护 | 输入 | 过压、过流、缺相 |
输出 | 过压、过温、过流 | |
告警功能 | 指示光告警 | |
机械部分 | （宽×深×高） | 640×620×1260mm |
重量 | 300Kg | |
环境条件和安全 | 防护等级 | IP21(室内 ) |
冷却方式 | 强制风冷 | |
环境温度 | 0～ +45℃ | |
相对湿度 | 10-90% （非凝结) | |
噪音 | ＜65dB |
