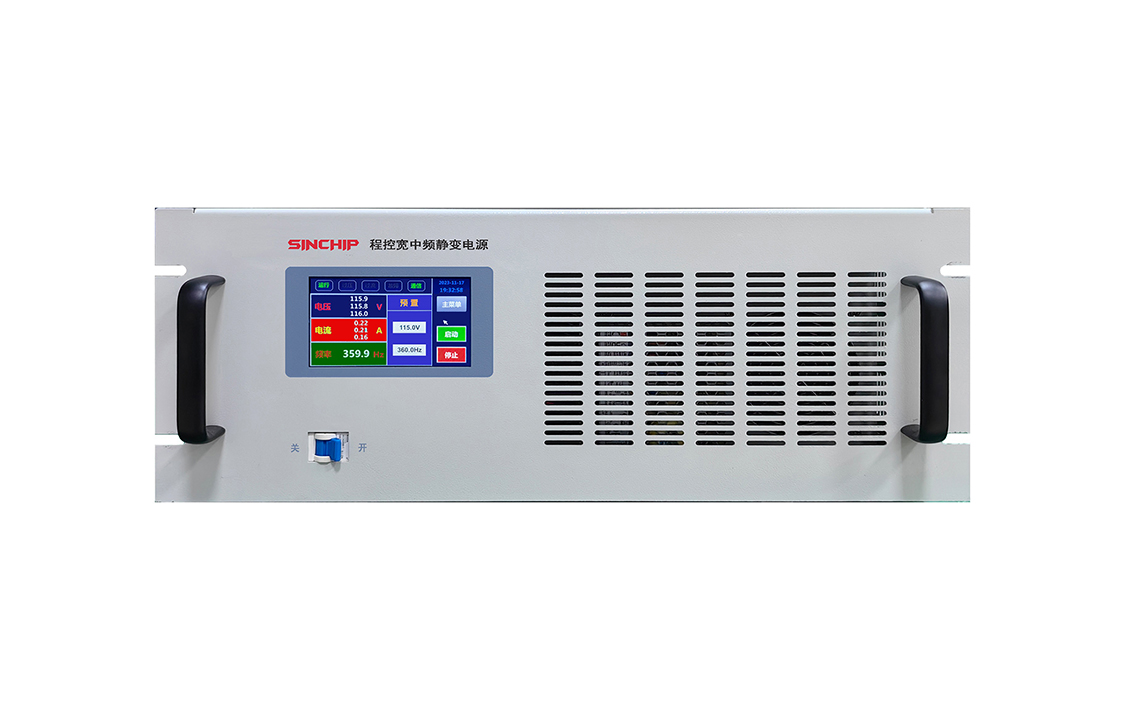

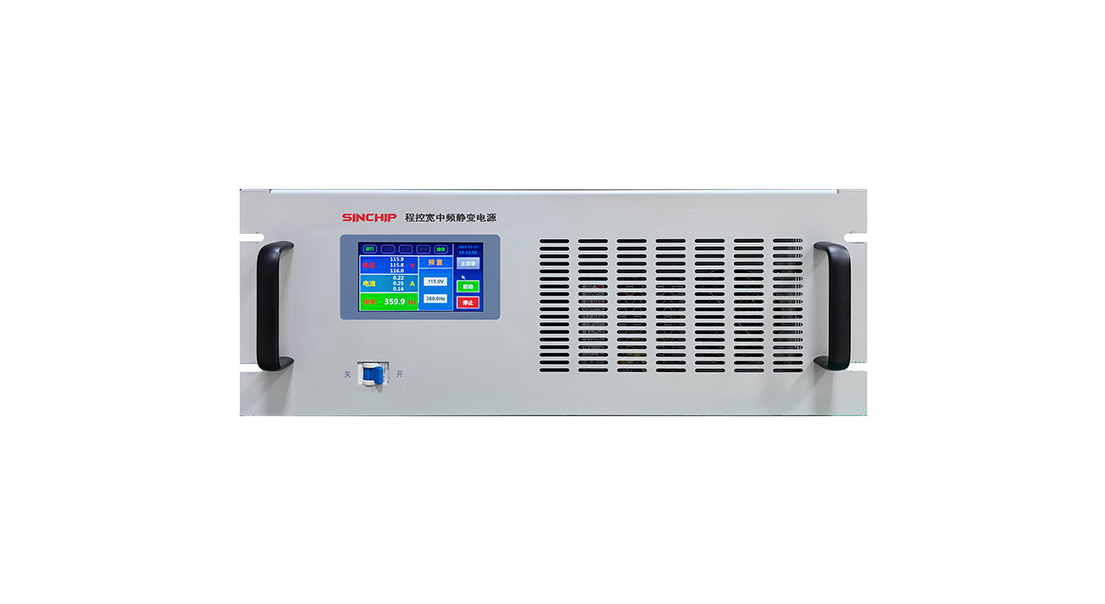

SPWF系列程控宽中频静变电源
输出300~800HZ正弦波宽中频电源，模拟飞机机载电源
芯驰SPWF系列中频航空电源是我公司07年交付用户使用的产品，是国内最早研制生产宽频变频电源的企业,并可批量生产。
SPWF 系列宽中频静变电源是采用成熟先进的高频功率变换技术，针对航空军用设备300HZ~800HZ全中频范围输出的特殊用途，精心设计研发的一种高可靠的交流电源供应器。它设计时综合了国标《GB/T 14715-93》，国军标《GJB181B-2012》、《GJB572A-2006》的技术条件，使产品更能符合航空军事设备的应用需求。
SPWF 系列宽中频静变电源是采用成熟先进的高频功率变换技术，针对航空军用设备300HZ~800HZ全中频范围输出的特殊用途，精心设计研发的一种高可靠的交流电源供应器。它设计时综合了国标《GB/T 14715-93》，国军标《GJB181B-2012》、《GJB572A-2006》的技术条件，使产品更能符合航空军事设备的应用需求。

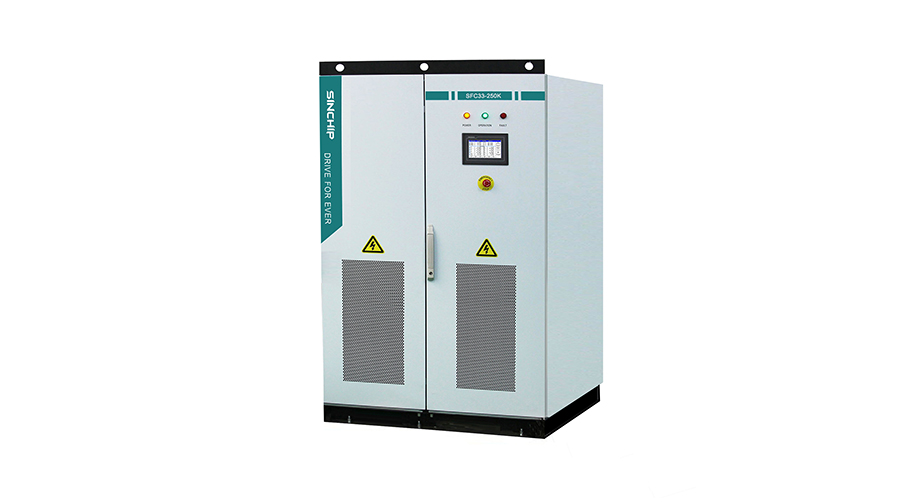

可用于飞机及机载设备、雷达、导航等军用电子设备，以及其他需要400Hz中频电源的场合，是机组式中频静变电源的换代产品，可以满足我国现有飞机对地面供电电源的使用要求。大功率产品适用于飞机、雷达站等大型混合负载的全机（站）供电，也可做厂房、实验室的集中供电。产品采用模拟化结构，全部维修均在正面进行，即可独立使用，也可装车使用。
该系列电源其主要特点是提供低谐波失真、高稳定度的频率和稳压率纯净可靠的300HZ~800HZ正弦波电力输出。可以模拟航空发电设备不同电压及频率的输出特性，涵盖了全中频全电压覆盖的模拟供电需求，完全符合航空设备设计开发、生产线测试及品保的检测、寿命、过高压/过低压模拟测试等应用。
技术特点
Ø 符合国军标《GJB181B-2012》、《GJB572A-2006》的技术要求；
Ø 提供稳定的正弦波供电，模拟飞机发电机的输出特性；
Ø 采用数字分频、锁相、波形瞬时值反馈控制等新技术和模块化结构；
Ø 具有输出电压稳定，波形失真小，负载适应性强，测试迅速准确；
Ø 1000HZ固定输出 或300~800HZ、500~1600HZ频率连续可调；
Ø 采用高频脉宽调制技术和碳化硅器件，效率高于85%；
Ø 全隔离输出，长寿命抗损伤；
Ø 快速稳压，加载或去载1ms之内稳定；
Ø 采用先进静噪技术，创造舒适的工作环境；
Ø 具有过电流，过电压，过高温，短路保护、过载保护及告警装置。
可编程性的瞬态控制
通过增加选项，能够产生具有高度用户可编程性的瞬态。允许从PC对幅值、频率和事件持续时间进行编程。具体取决于瞬态类型。最大瞬态时间间隔为9999秒。瞬态编程允许评估公共线路扰动的影响，如相位损失、电压浪涌、跌落、跌落和频率波动对待测机组的影响。
瞬态跌落可使A相输出电压在一个周期内降至零
电压浪涌瞬态可使所有相电压浪涌
频率扫描瞬态可使输出频率以用户指定的速率变化
电压扫描瞬态可使所有相电压以编程速率变化
SPWF13-1K-800HZ技术参数
型号 | SPWF13-1K-800HZ | |
输入 | 相数 | 单相两线+PE |
电压 | 220V±15％ | |
频率 | 47Hz~63Hz | |
输出 定额 | 相数 | 三相四线+PE |
额定输出电压 | 115V | |
输出电压范围 | 相电压0-130V，线电压0-225V | |
额定输出电流 | 3A | |
波峰因数 | 3:1 | |
固定频率 | 400HZ | |
可变频率 | 300HZ～800HZ | |
波形 | 标准正弦波 | |
波形失真度 | <3%（阻性负载） | |
输出精度 | 电压调整率 | ＜1% |
频率稳定度 | 0.1% | |
频率解析度 | 0.1Hz | |
电压解析度 | 0.1V | |
电流解析度 | 0.01A | |
测量精度 | 电压 | 0.5% |
电流 | 0.5% | |
频率 | 0.5% | |
功率 | 0.5% | |
设定精度
| 电压 | 0.5% |
频率 | 0.1% | |
整机效率 | ≥80%，满载输出 | |
保护功能 | 过流、过压、过温、过载、短路；控制类保护：通信、驱动模块、直流侧保护、IGBT保护 | |
工作 条件 | 环境温度 | -10～40℃ |
存储温度 | -25～70℃ | |
相对湿度 | 最大95％RH（无凝露） | |
海拔高度 | 不高于1000m(适当降容可至更高海拔) | |
通讯接口 | RS485，MODBUS-RTU通信协议。 | |
绝缘要求 | 绝缘强度 | 输入对机壳AC1000V/1分钟，漏电流10mA |
输入对输出AC1000V/1分钟，漏电流10mA | ||
输出对机壳AC1000V/1分钟，漏电流10mA | ||
绝缘电阻 | 输入对壳：DC500V，大于20MΩ | |
输入对输出：DC500V，大于20MΩ | ||
输出对壳：DC500V，大于20MΩ | ||
冷却装置 | 强制风扇冷却 | |
机箱尺寸W×H×D(mm)
| W482.5×H178×D600 | |
SPWF13-1K-1600HZ技术参数
型号 | SPWF13-1K-1600HZ | |
输入 | 相数 | 单相两线+PE |
电压 | 220V±15％ | |
频率 | 47Hz~63Hz | |
输出 定额 | 相数 | 三相四线+PE |
额定输出电压 | 70/120V | |
输出电压范围 | 相电压0-80V，线电压0-140V | |
额定输出电流 | 5A | |
波峰因数 | 3:1 | |
固定频率 | 1000HZ | |
可变频率 | 500HZ～1600HZ | |
波形 | 标准正弦波 | |
波形失真度 | <3%（阻性负载） | |
输出精度 | 电压调整率 | ＜1% |
频率稳定度 | 0.1% | |
频率解析度 | 0.1Hz | |
电压解析度 | 0.1V | |
电流解析度 | 0.01A | |
测量精度 | 电压 | 0.5% |
电流 | 0.5% | |
频率 | 0.5% | |
功率 | 0.5% | |
设定精度
| 电压 | 0.5% |
频率 | 0.1% | |
整机效率 | ≥80%，满载输出 | |
保护功能 | 过流、过压、过温、过载、短路；控制类保护：通信、驱动模块、直流侧保护、IGBT保护 | |
工作 条件 | 环境温度 | -10～40℃ |
存储温度 | -25～70℃ | |
相对湿度 | 最大95％RH（无凝露） | |
海拔高度 | 不高于1000m(适当降容可至更高海拔) | |
通讯接口 | RS485，MODBUS-RTU通信协议。 | |
绝缘要求 | 绝缘强度 | 输入对机壳AC1000V/1分钟，漏电流10mA |
输入对输出AC1000V/1分钟，漏电流10mA | ||
输出对机壳AC1000V/1分钟，漏电流10mA | ||
绝缘电阻 | 输入对壳：DC500V，大于20MΩ | |
输入对输出：DC500V，大于20MΩ | ||
输出对壳：DC500V，大于20MΩ | ||
冷却装置 | 强制风扇冷却 | |
机箱尺寸W×H×D(mm) | W482.5×H178×D600 | |
