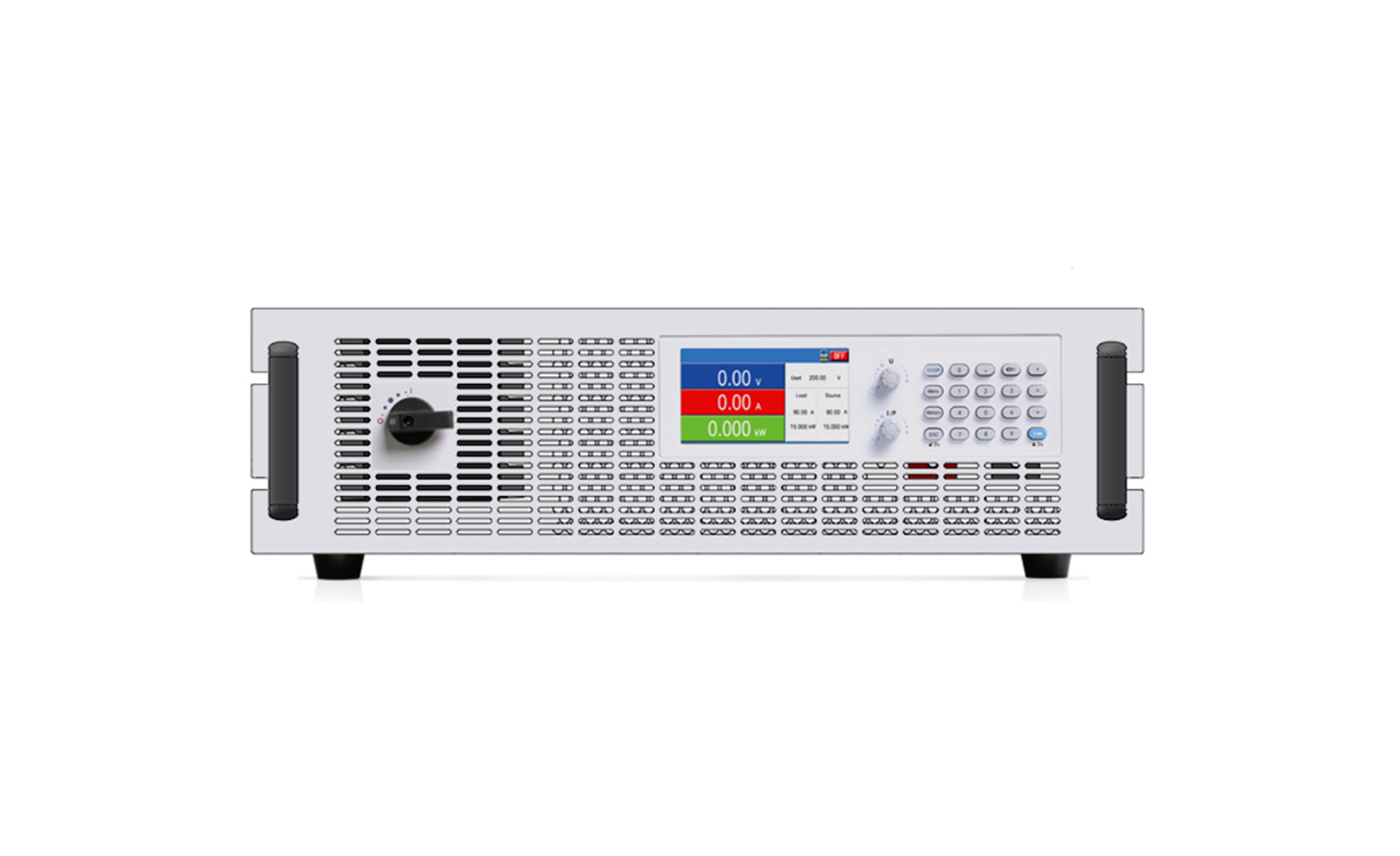

SHBD系列可编程单/双向直流电源
SHBD系列可编程单/双向直流电源具有动态响应快、输出精度高、输出纹波低的特点，采用国际标准3U机箱，单机具有15KW的功率输出能力。SHBD系列直流电源具备自动量程的宽范围输出能力，提供高电压、小电流或低电压、大电流的灵活输出能力。可应用于新能源汽车电机及控制器、测试系统集成、逆变器、高压开关、汽车电子、DCDC模块、飞机及机载设备、雷达、导航等军用电子设备的制造、检测、维修等，以及高等院校实验室、研究所等领域。
技术特点
1.电压输出范围分0~80V、0~200V、0~500V、0~750V、0~1000V、0~1500V六个等级；
2.电流输出范围分30A、40A、60A、90A、210A、510A六个等级，电流可扩展至2100A；
3.电压精度：＜0.05%Vmax，电压纹波＜0.05%Vmax
4.电流精度：＜0.1%Imax
5.输出功率为15kW模块，可扩展至150kW；
6.有源功率因数校正，功率因数大于0.99；
7.动态响应：＜2ms，
8.恒电压、恒电流、恒功率三种模式；
9.支持多种远程控制，标准接口：CAN、RS485、LAN
10.带有触摸屏
型号 | SHBD80-15K | SHBD200-15K | SHBD500-15K | SHBD750-15K | SHBD1000-15K | SHBD1500-15K |
输出电流 | 500A | 210A | 100A | 75A | 40A | 30A |
输出电压 | 80V | 200V | 500V | 750V | 1000V | 1500V |
输出功率 | 15kW | |||||
输入电压 | 340V~460V 三相三线+GND | |||||
输入频率 | 45—65HZ | |||||
显示方式 | 4.3寸彩色LCD（触摸屏） | |||||
电压精度 | ≤0.06%Umax | |||||
电流精度 | ≤0.1%Umax | |||||
响应时间 | 2mS | |||||
通讯接口 | RS485、CAN、LAN | |||||
噪声 | ＜65db | |||||
保护 | 输入输出过流过压、短路、过温、输出电路补偿等 | |||||
运行环境 | 0~45℃ | |||||
尺寸 | 标准3U 482*133.5*710mm | |||||
