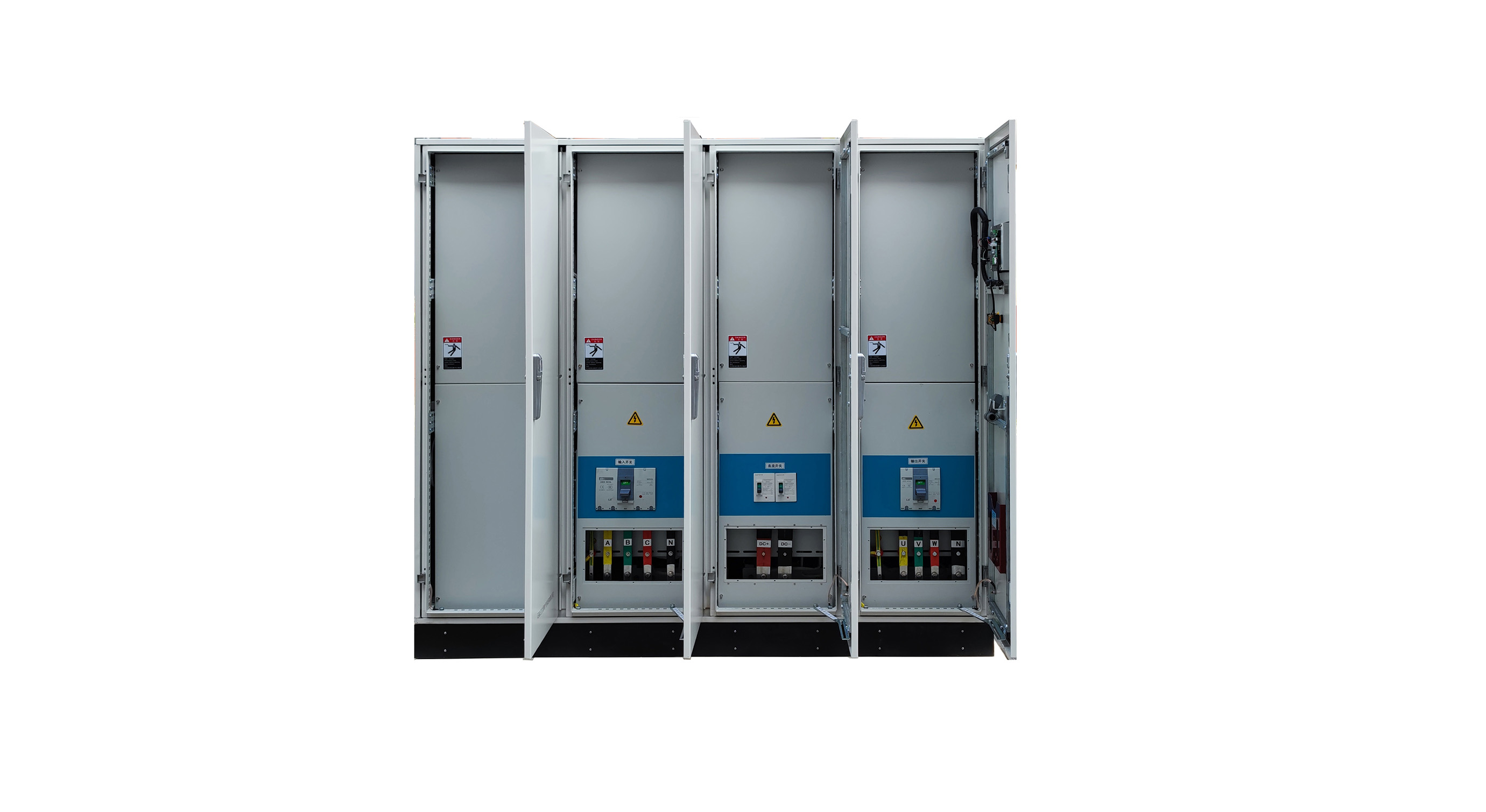

SGAC系列发电机专用交流变流器
SGAC33-300K 发电机专用交流变流器是由三相甲醇发电机组提供，输出三相AC380V/450A/300kW，频率50Hz，实现输出高质量不间断的交流电源。
随着全球对环境保护和碳中和的关注不断增加，甲醇作为一种清洁能源备受瞩目，被认为是实现碳中和的绝佳路径。甲醇在可再生性、多功能应用、储能性和市场潜力方面展现出独特优势，将为碳中和目标的实现提供强大支持。甲醇作为可再生能源，源源不断地从多种资源中合成。通过利用天然气、煤炭、生物质和废弃物等原料，甲醇的生产过程可以大幅减少温室气体排放，有效降低对气候变化的影响。此外，甲醇的生产也实现了废弃物转化为资源的闭环循环，减少环境污染，提升可持续发展水平。
甲醇在能源领域具备广泛的多功能应用，使其成为碳中和的理想选择。作为高效燃料，甲醇可广泛应用于交通运输、发电和工业生产等领域，取代传统燃料，显著降低碳排放，为实现环境友好型能源供应贡献力量。此外，甲醇还可作为氢源用于燃料电池的供氢，推动燃料电池技术的发展，提升能源利用效率。
技术特点
Ø 功率单元模块化设计，高可靠性和方便快捷的维护/维修性；
Ø 效率高、体积小、重量轻、噪声低；
Ø 电压的三相电压不平衡输出；
Ø 保护功能完备，超强的过载能力，对50%减载加载，反应时间在30mS以内，过载能力强，能承受额定电流的4倍瞬间电流；
Ø 7英寸触摸屏显示，数字化控制，人性化设计，参数设置方便，智能监控以及报警记录机制，运行安全可靠；
Ø 具有RS485可供选择的通讯接口，采用标准MODBUS通信协议；
型 号 | SGAC33-200K | |
整流器部分 | ||
拓朴结构 | 1、12脉冲相控整流+直流电抗 2、控制特性：CV CC | |
标准输入电压 | 标称电压：3×380+PE 整流器可接受的相间电压范围：320-440V | |
输入频率 | 50/60 Hz +/- 10% (45-66Hz) | |
基波功率因数 | ≥0.98（满载） | |
额定电流 | 337A | |
冲击电流 | 用软起动电路加以控制 | |
电源步入时间 | >10 秒 | |
额定整流电压 | 590VDC | |
输出电压精度 | +/- 1% | |
直流电压纹波 | < 5% | |
效率 | ≥0.97（满载） | |
通讯接口 | RS485 | |
额定输入功率 | kVA | 250 |
输入功率 (逆变器额定负载) | kW | 200 |
最大输入功率(逆变器额定负载) | kW | 275 |
逆变器部分 | ||
拓朴结构 | 1、三个独立的全桥逆变结构组成的三相逆变系统 2、带隔离变压器 | |
额定功率 | KW | 200 |
逆变器效率,负载100% | % | 95 |
额定输出电压(可设置) | 3×380V + N | |
逆变器桥 | SPWM 及 IGBT 技术 | |
输出变压器 | 隔离 | |
输出波形 | 正弦波 | |
输出电压精度 | ||
-静态 | ≤±2% | |
-瞬态电压变化（负载阶跃为0-100%-0%） | ±3% | |
-瞬态电压变化（负载阶跃为0-50%-0%） | ±2% | |
-电压恢复（至±1%）时间 | Max 2ms | |
-线性负载时最大输出电压失真 | Max 3% | |
-100%线性负载时最大输出电压失真 | Max 5% | |
100%负载不平衡时(相一零)输出电压变化 | +/-3% | |
输出频率 |
| |
输出频率精度 | +/- 0.01% | |
相位差 | ||
-100% 平衡负载 | 120°+/-1% | |
-100% 不平衡负载 | 120°+/-2% | |
波峰因数 | >2:1 | |
过载能力 | ＞125%－1 分钟; ＞150%－10 秒 | |
短路特性 | 电子式短路保护,限流为额定电流的 2.2 倍,100 毫秒 | |
保护装置 | 输出过压、输出过载、输出短路、机内过温、EMI/EMC。 | |
指示灯 | 输出过压、输出过载、输出短路、机内过温 | |
测量/解析度 | （真有效值） 频率、电压、电流、功率 | |
通讯 | RS485 | |
整机 | ||
运行环境 | 工作温度：-20℃～40℃ | |
噪 声 | ≤75DB（1米处） | |
计算机通讯接口 | RS485 | |
外形尺寸 | 高1850mm×宽2000mm×深840mm | |
