1、 产品方案-并冗系统设计架构
1、采用8台 50KW的程控电源并机，单机型号：SSD640-80-50KW
2、采用并冗结构，任意一台有问题不影响总输出，提高可靠性
3、AC-DC-DC 变换，采用软开关变换器
4、多个模块或串或并后仍然要保证安全性，要有有效的保护电路
5、在多模块并联使用时，其中一个故障时不影响其它模块使用
6、经过合适的的并联组合，电压可达640V，并联电流可达640A
2、 电源装置的基本配置

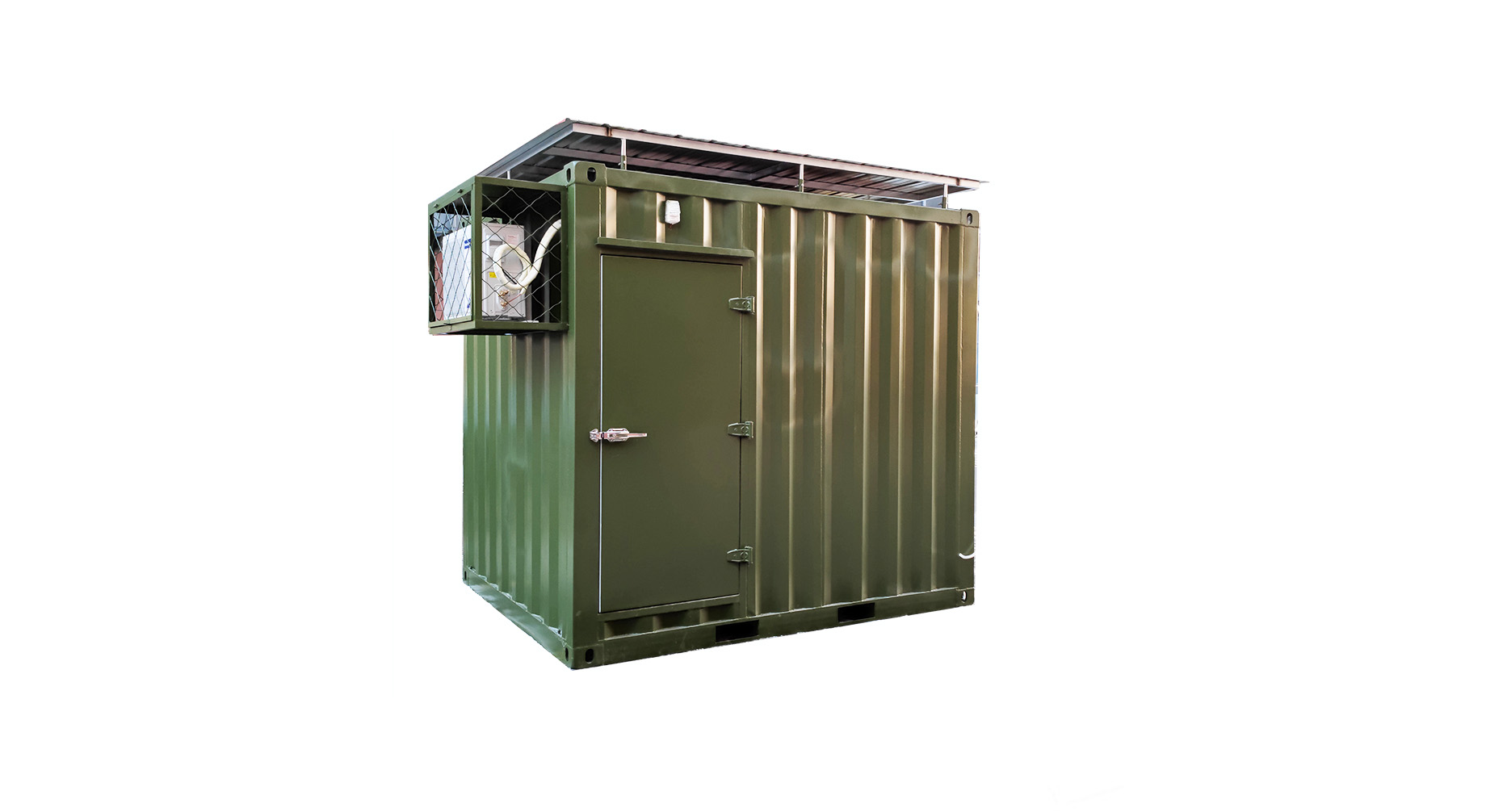

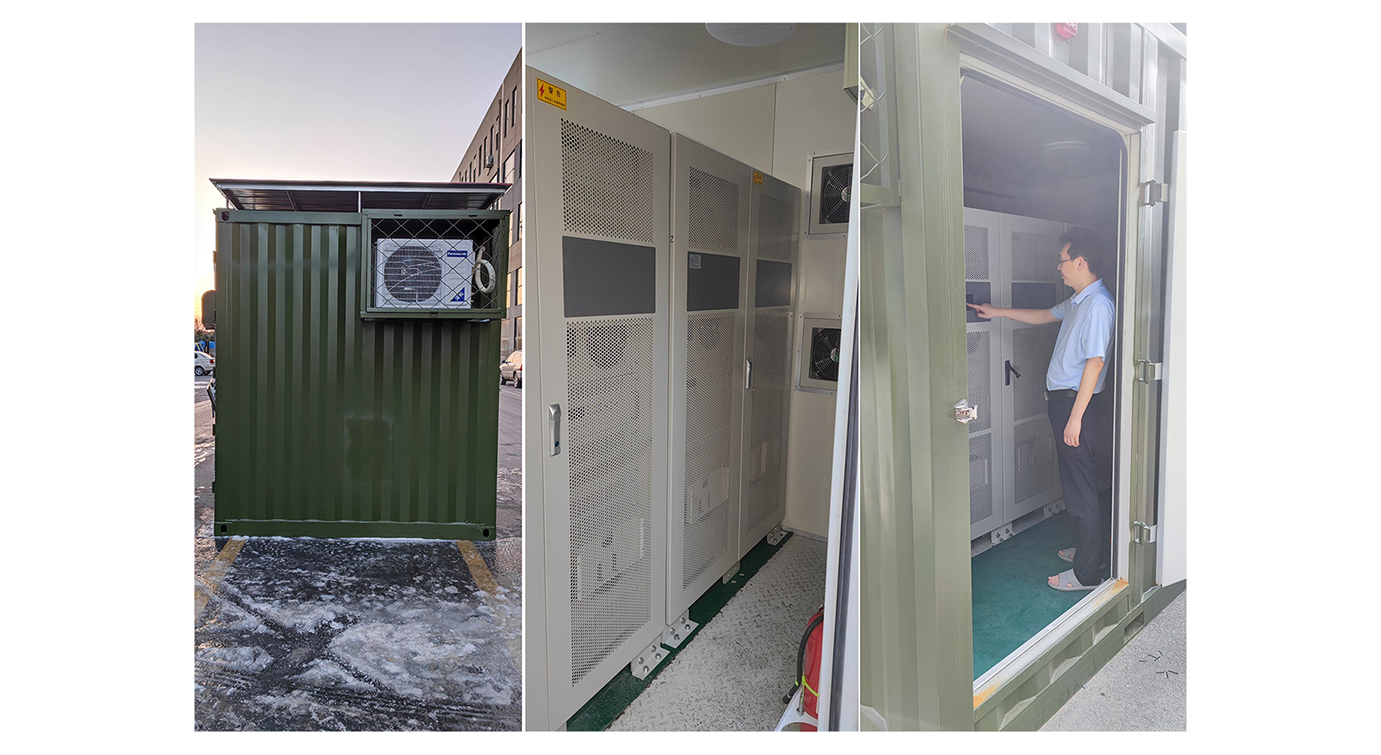

直流电源装置由直流电源柜、空调柜组成，直流电源装置柜并机放置于户外集装箱内。
配置如下：
（1）直流电源柜1：放置4台50KW的程控直流稳压稳流电源；
（2）直流电源柜2：放置4台50KW的程控直流稳压稳流电源；前门放置7寸监控屏；
（3）集装箱： 箱内放置1套 400kW 程控直流稳压稳流电源、照明和空调等。
集装箱散热方案：发热设备主要是直流电源装置功率单元系统，采用风冷散热为主。内部配置空调。
消防方案：电气集装箱考虑到机柜的保护相对比较完善，有完善的过热保护、短路保护等，起火属于非常极限的工况，一旦检测到告警信号，系统关机，可采用干粉灭火器备用灭火。
门禁系统与照明方案：电气集装箱配置常规照明和应急照明，与门禁系统配合，开门时，常规照明开启，关门后，常规照明关闭，开门且常规照明断电时，应急照明开启，应急照明时间保证不低于于 10分钟。
集装箱配电方案：集装箱内部供电基本都为 220V交流，主要有：系统控制电源、风机供电、照明系统供电、故障灯供电等。
型号Model | SSD640-600-T | |
输入容量Power/输出功率 | 500KVA/400KW | |
系统组成 | 1、采用8台50KW的程控电源并机 2、采用并冗结构，任意一台有问题不影响总输出，提高可靠性 3、AC-DC-DC变换，采用软开关变换器 | |
制作方式Working | 软开关PWM | |
输入INPUT | 相数Phase | 3φ4W |
电压Voltage | 380V±10% | |
频率Frequency | 50HZ±10% | |
输出OUTPUT | 电压Voltage | 0-650VDC |
电流Current | 0-640A@640V | |
电压纹波rmsVoltageRipple | 0.5%FS(额定) | |
电流纹波rmsCurrentRipple | 0.5%FS(额定) | |
电源调整率LoadRegulation | ≤1%FS(额定) | |
负载调整率LoadRegulation | ≤1%FS(额定) | |
效率Efficiency | ≥90% | |
电压解析度VoltageResolution | 1V | |
电流解析度CurrentResolution | 0.1A。 | |
设定项目 | 电压调节CV | 0-100%额定电压可调 |
电流调节CC | 0-100%额定电流可调 | |
设定精确度 | 电压Voltage | ＜±0.5%FS |
电流Current | ＜±0.5%FS | |
测量精确度 | 电压Voltage | ＜±1%FS+1dgt |
电流Current | ＜±1%FS+1dgt | |
限流设定I-LIMSet | 超过电流设定值电源保护，停止输出） | |
限压设定V-LIMSet | 超过电压设定值电源保护，停止输出） | |
保护Protection | 缺相、输入过压、欠压、输出过压、欠压、输出过流、过温 | |
通讯接口Interface | 对外RS485 | |
绝缘电阻Insulation | 输入对机壳20MΩ1000VDC， 输出对机壳20MΩ1000VDC | |
耐压Pressureresistance | 输入对机壳2500VAC1分钟， 输入对输出2500VAC1分钟， | |
冷却方式Cooling | 风扇强制冷却 | |
运行环境Environment | 0-40℃20-80%RH(不结露) | |
