SALP系列高速公路中远距离供电系统

功率范围:500VA~50KVA

     高速公路交通中远距离供电系统主要由SALP型系列智能源端电源发生器及SATP系列末端隔离稳压柜组成。

技术特点

       高速公路交通中远距离供电系统是山东芯驰能源技术有限公司根据高速公路、桥梁及隧道等外场用电设备,如监控、摄像、显示屏等设备对供电可靠性要求高、长期带载工作、负载分散且距离远、无人值守等特点,结合我司多年来在特种电源供电系统的开发生产经验,对产品进行系统定制。

      高速公路交通中远距离供电系统主要由SALP型系列智能局端电源发生器及SATP系列远端隔离转换器组成。

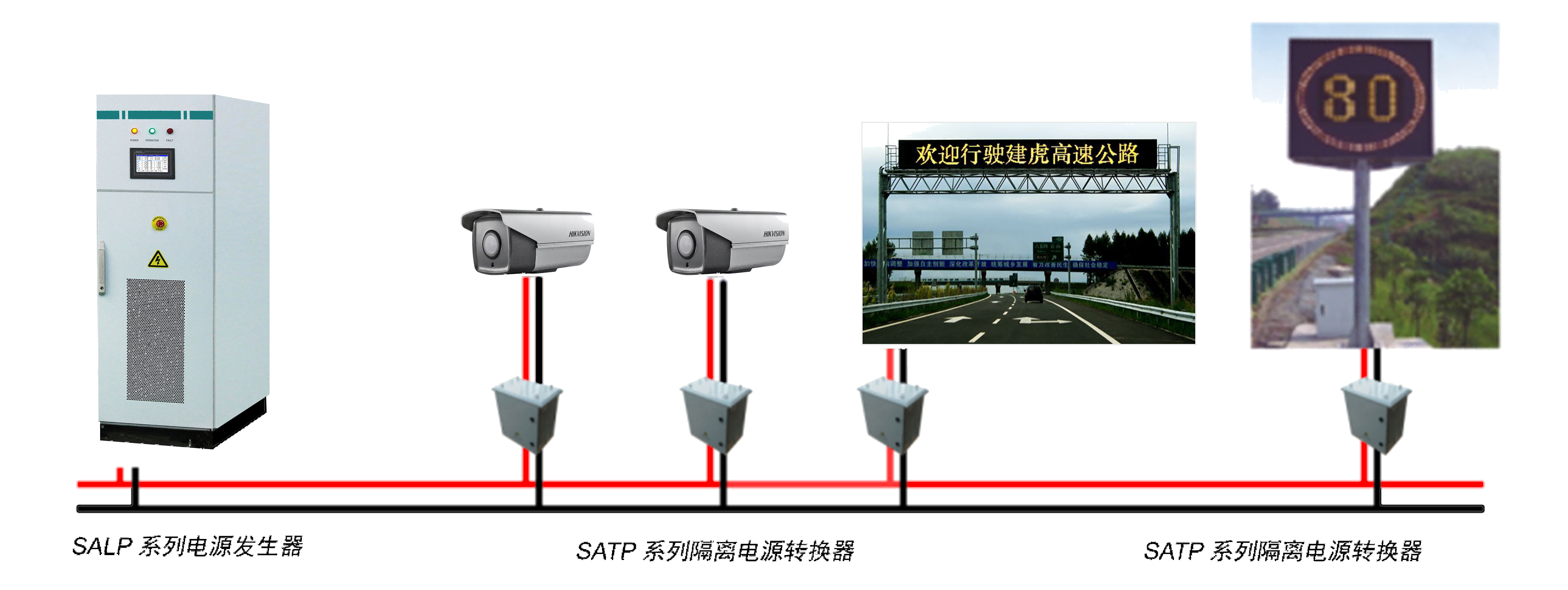

                                                         系统组成图

       芯驰能源高速公路中远距离供电系统凭借优良的设计,丰富的功能,可靠的产品,极高的性价比,应用于我国各地的高速公路机电一体,桥梁隧道等远距离的供电系统,相比较传统供电方式及风光互补的产品,具有整机可靠性更高、产品维护方便、性价比高等特点,是目前理想、稳定的高速公路中远距离供电系统解决方案及产品。

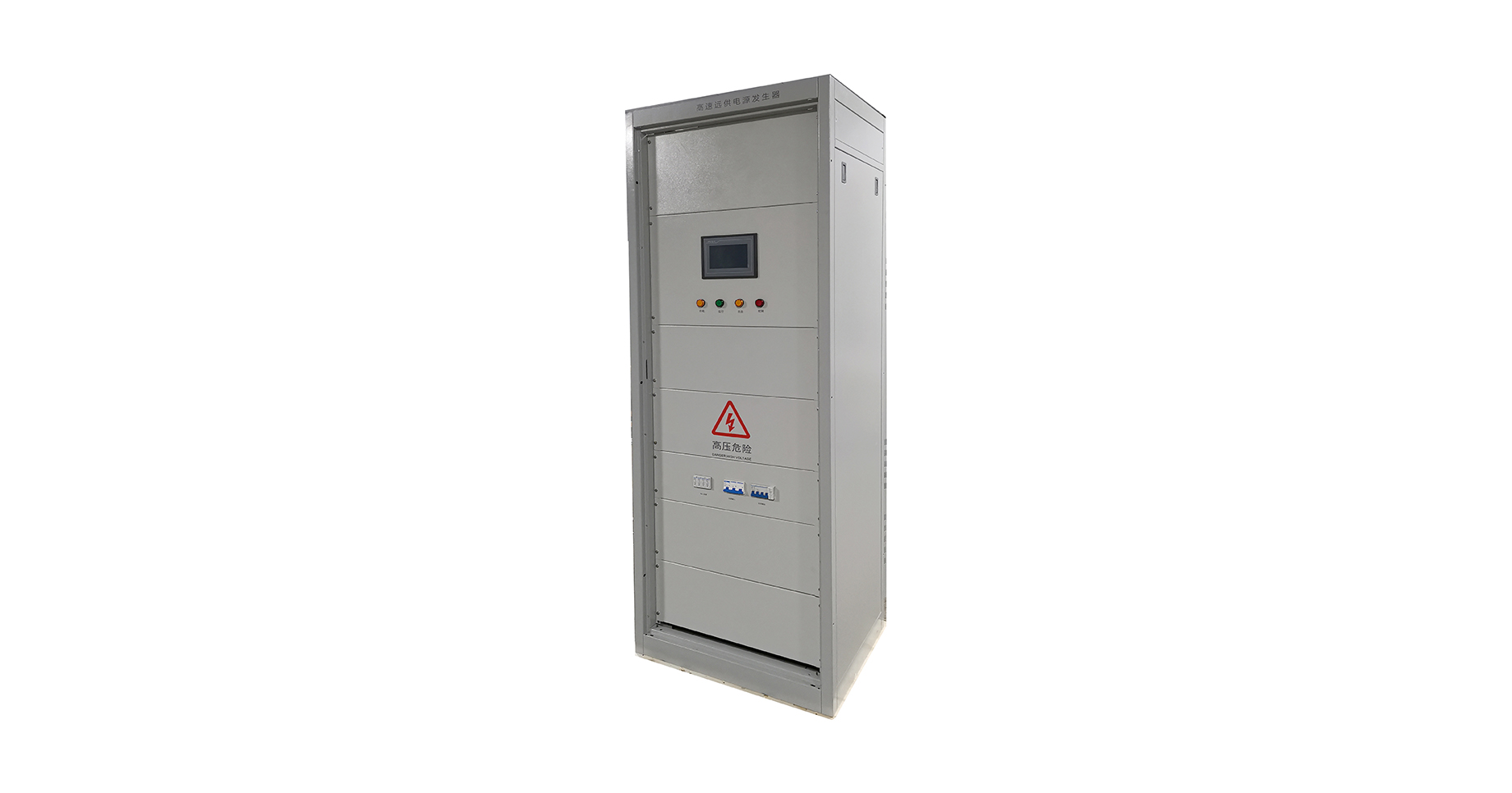

       SALP型系列智能局端电源发生器


       SALP型系列局端电源发生器(简称电源发生器)为三相AC380V/50Hz输入,输出电压会根据负载电流的变化及时调整,范围一般为单相AC500V-1600V,有效保证经过长距离电力输送后负载端的正常工作,且对输送线缆的经济型有显著提升;产品输入功率因数达到0.99,有效保证对电网电能的有效利用;产品设置智能转换旁路功能,确保发生器主机端出现故障情况下可以自动切换至旁路工作状态,大大提高了系统供电的可靠性,确保了系统的不间断供电。末端采用稳压方式输出,输出电压和频率的精度极高。产品可选配抗浪涌功能,在线路输入端配置高性能浪涌冲击抑制器,解决雷电致命冲击。

   性能特点

▊ 采用国际先进的SPWM脉宽调制技术,输出响应速度快,输出精确度高;

▊ 输入采用12脉整流技术,输入电流波形纯正,总电流谐波含量小于10%;

▊ 显示采用7寸高分辨率液晶显示触摸屏,人机界面友好,显示内容丰富;

▊ 采用AC-DC-AC双重电力变换,输出波形纯正,电压谐波失真度低;

▊ 内置高性能浪涌冲击抑制器,解决雷电致命冲击;

▊ 内嵌监控管理单元,选配RS485串口,方便计算机监控系统组网控制;

▊ 具有极强的抗干扰能力和过载能力,产品负载适应性好,对负载无类型限制;

▊ 可根据用户类型选置框架结构、户内结构和户外高防护结构。

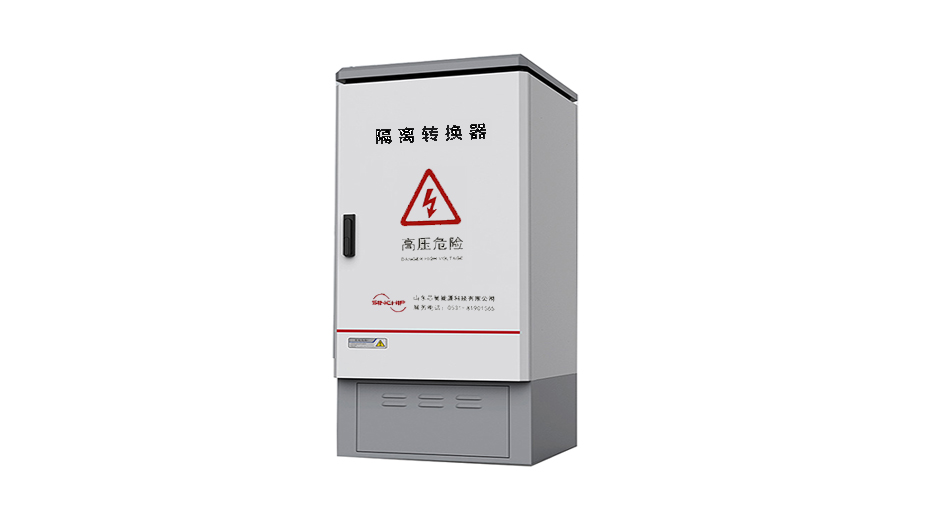

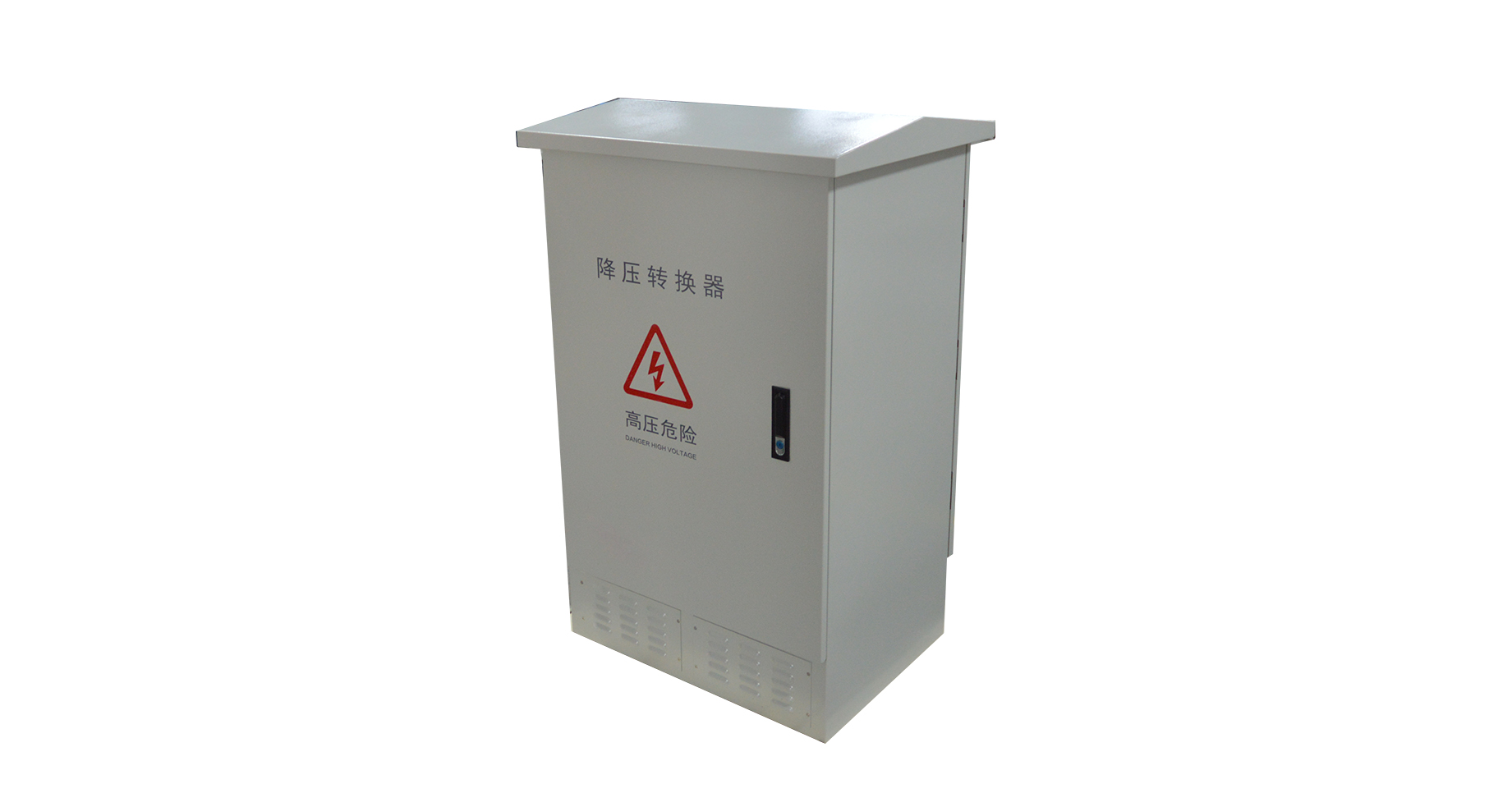

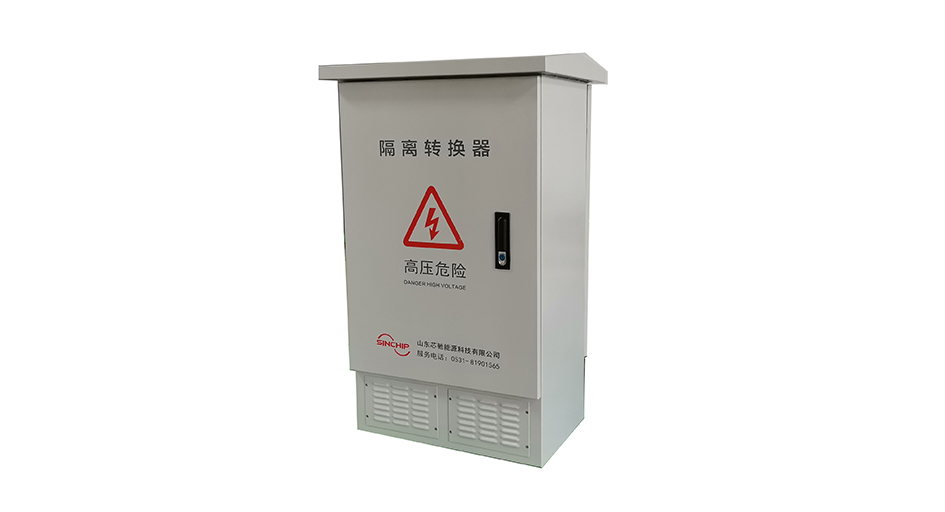

  SATP系列远端隔离转换器


      SATP系列末端隔离源转换器为高速公路中远距离供电系统中的重要组成部分,主要为沿线各类监控摄像头、灯具、LED显示屏、应急指示等用电设备供电。负载分布广、功率大小不一、优势是应用场合在户外,对产品的防护等级,安全要求极高。

   性能特点

▊  采用IGBT/SPWM脉宽调制技术,输入电压范围宽、稳压精度高;

▊  产品具备完善的过压、过流、短路、过热、过载等保护功能;

▊  具有极强的抗干扰能力和过载能力,产品负载适应性好,对负载无类型限制;

▊  LED显示输入电压值、输出电压值,显示精确;

▊  产品防护等级高,借鉴军品电源设计要求,具有较好的三防性能;

▊  产品具备完善的各项保护功能,并设置智能旁路供电系统,有效保证系统不间断供电,真正实现无人值守;

▊  内嵌监控管理单元,选配RS485/RS232串口,方便计算机监控系统组网控制;

技术参数

SALP型系列智能源端电源发生器性能指标

型号

SALP-(5K~80K)

容量

25KW

交流输入

输入相数

三相四线

输入电压范围

AC380V±20%

频率

50Hz±20%

输入功率因数

0.96

输入电流谐波含量

<10%

旁路输入

输入相数

两相两线

输入电压

AC380V±20%

输入频率

50Hz±20%

输出

输出相数

单相

额定输出电压

AC 800V

额定输出电流

27.8A@800V

输出稳压精度

< ± 1%

频率

50HZ ±0.05%

输出波形

纯正弦波

适应负载

整流开关型负载

效率

> 90% @ 100% load

工作方式

可连续长时间工作

保护方式

输入过欠压,输出过压、输出过流、过热保护、输出防雷

工作条件

工作温度

-20~+50

储存温度

-40℃~+80

相对湿度

95%(无凝露)

海拔高度

03500m

噪声

< 50dB at 1 meter

绝缘电阻

DC500V >20MΩ

绝缘电抗

输入输出对地2000Vdc,漏电流小于3.5mA,1分钟无飞弧

冷却装置

强制风冷

三防、振动、冲击要求

对发生器内部电路板做三防处理(湿热、霉菌、烟雾),器件加固处理,满足运输过程中的冲击、振动要求。

通讯

RS485,标准的MODBUS-RTU协议(选配)

尺寸(宽××内深)mm

800×600× 2260

防护等级

户外IP65,户内IP55


SATP系列末端隔离稳压柜性能指标

型号

SATP-(500VA~20KVA)

输入

输入电压范围

适配局端电压范围(400V~800V)

频率

50HZ ± 0.2HZ

输出

额定输出电压

220V

输出稳压精度

< ± 1%

频率

50HZ ± 0.2HZ

负载功率因数

0.81

显示

输入电压表

4LED显示  分辨率 1V

输出电压

4LED显示  分辨率 0.1V

效率

> 90% @ 100% load

工作条件

工作温度

-20~+65

储存温度

-40+85

相对湿度

≤95%(无凝露)

海拔高度

03500m

噪声

< 50dB at 1 meter

保护

功能

保护功能

过流、过压保护,过压报警

过压保护

输出电压高于242 ± 4V时音响报警、降压保护;输出电压

高于250 ± 4V时自动切断电源输入

过流保护

熔断器式保护

尖峰电压抑制

输入3000V 10uS尖峰电压,输出尖峰电压≤30V

防雷性能

可防雷区 12 区,标称放电电流(8/20uS50kA;响

应时间小于 1uS

冷却装置

自然冷却

通讯

RS485,标准的MODBUS-RTU协议(选配)

尺寸(宽××内深)mm

500×950× 350
