SWD系列污水电解专用直流电源

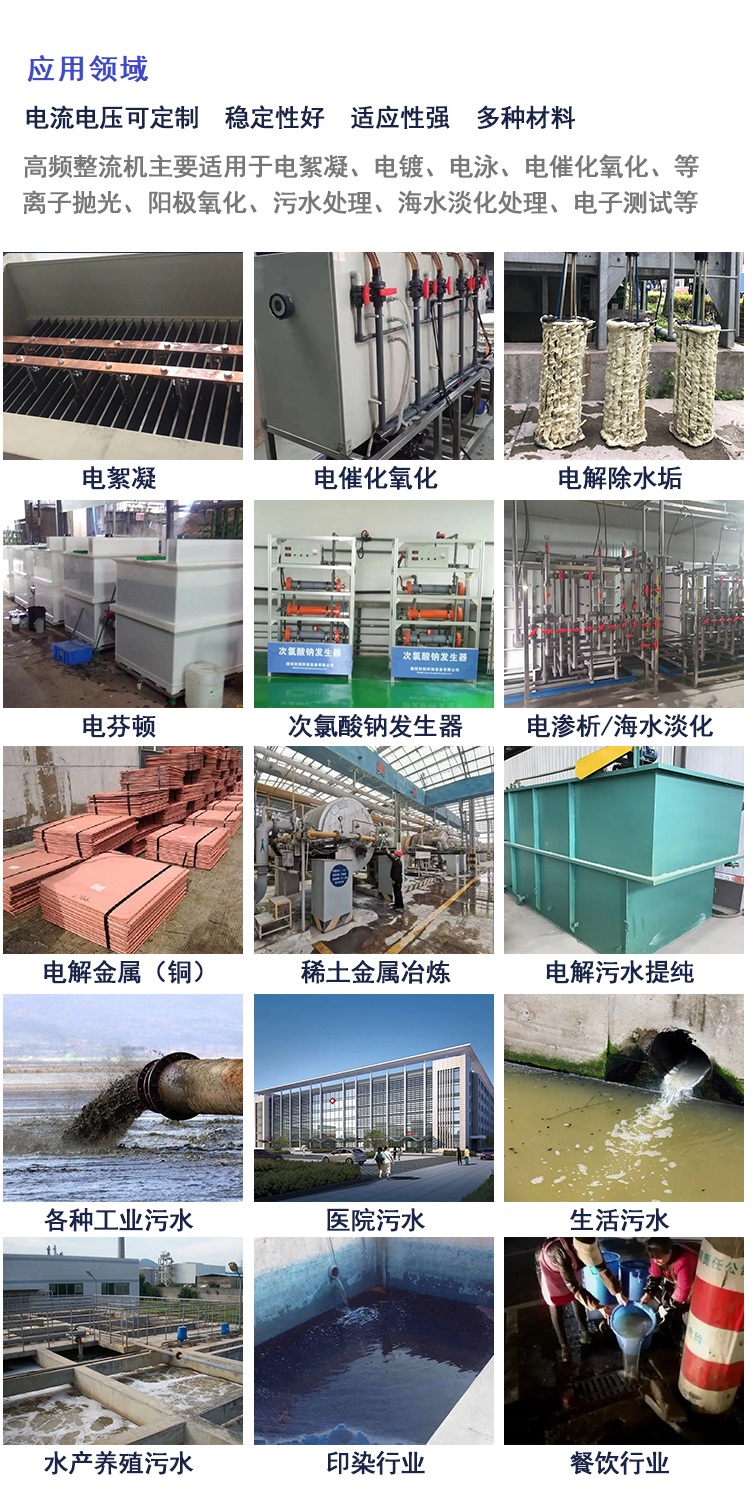

适合于水处理电解、水提取金属、污水处理、海水淡化、次氯酸钠电解、电解除垢等领域。
本电源系统采用IGBT高频逆变方案，是以电力电子、微电子和控制技术为基础研制的高效节能大功率开关电源。
电源采用数字电源技术，控制调节系统均采用高性能处理器，以实现快速、高精度、灵活、多功能、智能化的控制和人机界面和通讯功能等，提高工艺质量与稳定性；采用基于数字通信技术的485通信网络系统，通过操作面板，可方便电源参数设置和显示，便于用户操作；主电路采用IGBT全桥逆变电路，高频变压器进行输入与输出安全隔离；系统具有各种故障报警及自动停机保护功能。
SWD系列程控污水电解专用直流电源是采用具有先进水平的全负载范围实现ZVZCS软开关技术的高频开关电源。
芯驰公司专业致力于基于高频软开关技术的大功率程控直流稳压电源的研发和生产，经过多年的研制和经验的累积，使SWD系列程控污水电解专用直流电源具有极高的可靠性，技术达到国内先进水平，深得用户的信赖和认可。
国内的大多数厂家现在多应用可控硅整流器或硬开关开关电源，将可控硅整流器和高频开 关电源两种方案进行比较，如下表。
比较参数 | 可控硅整流器 | 高频在开关电源 |
变压器 | 体积大、重、95kg | 体积小、轻、5kg |
控制 元件 | 可控硅SCR | IGBT |
控制方式 | 移相触发 | PWM调制 |
工作频率 | 50HZ | 20KHZ |
波纹系数 | 〈5% | 〈2% |
稳压精度 | 〈5% | 〈1% |
冷却方式 | 油冷/风冷 | 风冷 |
效率 | 70% | 90% |
节能效果 | 差 | 明显可省电20%-40% |
对电网干扰 | 大、不易消除 | 小、易消除 |
体积 | 体积大（900*1010*550）mm | 体积小（520*450*220）mm |
重量 | 180kg | 35kg |
从表上可以看出，高频开关电源有以下特点：
1、效率高。重量轻，体积小。
2、稳压、稳流精度高
3、对电网我干扰小，纹波低
4、可靠性高，有多种保护电路
5、操作维护简单，可远端控制
型 号 | SWD24-800-T | SWD24-1000-T | |
结 构 | 室外防雨型 | 室外防雨型 | |
输出容量 | 7.5KW | 9.6KW | |
交流 输入 | 相位 | 3相3线+地线 | 3相3线+地线 |
电压 | 380V±15％ | 380V±15％ | |
频率 | 47-63 Hz | 47-63 Hz | |
直流 输出 | 输出电压 | DC 0-24V 连续可调 | DC 0-24V 连续可调 |
输出电流 | 800A | 1000A | |
限流调节 | 0～800A 连续可调 | 0～1000A 连续可调 | |
电源稳压率 | ≤ ±0.5％ | ||
负载稳压率 | ≤±1％ | ||
纹波（有效值） | ≤ 3% 额定值+10mV（80%~100%额定输出时测量） | ||
显 示 | 触摸屏显示输入电压、电流，输出电压、电流、功率等 | ||
效 率 | >88% @ 100% 负载 | ||
保护装置 | 输入过/欠压，输出短路、过压、过流、过热保护功能；且可满负荷连续长时间运行； | ||
工作模式转换 | 恒压限流自动转换 | ||
控制方式 | 并预留硬接线本地/远程选择功能，远程启动/停止电源，运行/停止状态反馈功能，为硬接线；本地具有调节输出电压、输出电流功能； | ||
正负极换相 | 具有手动/自动正负极倒极换相功能，倒极时间可以设定，换相需在空载状态下进行。 | ||
IP等级 | ≥IP55 | ||
三防处理 | PCB三防处理 | ||
噪音 | ＜65dB | ||
冷却装置 | 风扇强制冷却 | ||
绝缘电抗 | 输出对外壳＞10MΩ | ||
耐压绝缘 | 输入对外壳AC1500/1Min无飞弧击穿现象，（判断电流20mA），电源输出端与机壳绝缘 | ||
工作 环境 | 温度 | -20℃~+45℃ | |
湿度 | 0~90％（非凝结状态） | ||
机箱 | 材质 | 304不锈钢，板厚≥1.2mm | |
宽×高×内深mm | 按最新设计尺寸执行 | ||
