随着电力电子技术的发展，逆变电源的应用逐渐普及。因其可以输出各种频率和电压，所以在相应的测试行业和 供电行业使用也非常成熟。然而，在断路器类产品部分性能测试时，对试品端电压没有特定要求，而对测试电流有严 格要求，根据标准《GB17701-1999:   设备用断路器》、《GB10963.2-2003  家用及类似场所用过电流保护断路器》, 需要按标准要求的电流对产品的温升、寿命、约定脱扣、约定不脱扣、瞬动等特性做相应测试。传统测试方法主要采 用固定频率市电输入后，外加调压变压器的方式实现。无论是手动调压器还是电动调压器都存在很多缺陷，例如：

■ 频率变化困难，传统测试系统只能完成特定频率的产品测试，既无法模拟电网频率的波动，也无法适应多国电网标 准及军工高频电力标准：

■ 输出电流控制精度不够，调压器通过移动碳刷改变输出电压配合试品阻抗来控制输出电流。因碳刷存在机械偏差， 机械调整响应速度慢，系统阻抗受碳刷磨损变化、试品阻抗受温度等因素影响， 一般稳流精度很难达到5%以下。

■ 传统用调压器的方式，因存在频繁的机械操作，对碳刷等关键零件的损耗很大，维护成本也很高。
■ 体积庞大，造成实验室的空间资源和设备材料资源的双重浪费。

■ 碳刷的运动会形成接触电弧，在电源入线极易形成低频传导干扰，导致连接在同一电源上的其它设备受到干扰。

■ 稳流速度慢，很难完成对试品瞬动测试的要求， 一般试品在额定电流10倍左右的测试电流下，脱扣时间约为10ms    以内，靠调压器很难在10ms 左右时间将输出电流从OA 上升到测试电流值，只能通过多次逼近去实现。而试品对连 续大电流腺动测试是不允许的，因此每逼近一次，要等待试品有足够的冷却时间，导致测试效率大大降低。

       传统调压方式测试存在上述诸多问题，故能显著提高测试效率，提升测试品质的新型测试系统，就成为断路器类 产品测试行业的明智之选。

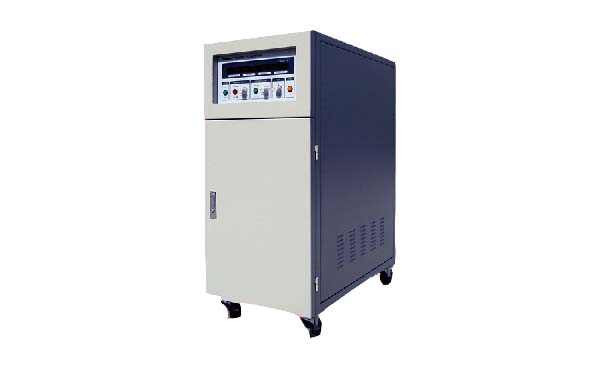

芯驰交流恒流电源基于PWM  逆变电源技术，用于断路器类产品的测试，采用电流控制算法结合了断路器测试行业特 殊的要求，是一种新型的稳流稳频专用测试电源。该电源主要特点；

■ 交流恒流源是为低压电器用户专门设计制造的，其输出电流是恒定的，输出波形为纯正弦波，可作为检测过流实验仪器。

■ 采用软件DDS 技术，可输出任意频率，满足相应测试需要(40~70Hz,300~450Hz)   且频率稳定度可达0.1%。 采用软件电流PI调节器，可动态改变PI调节器相关系数较好地满足断路器特殊测试需要。

■ 采用PWM  单开关周波电流控制算法，使得电源输出的动态性能满足测试需要，稳流精度大幅提高可达0.5%。

■ 采用模块化设计，体积小，效率高(可达90%以上),可靠性和维护成本相对于传统调压器方式具有明显优势。特别对于短时间电流快速上升的测试要求，相对传统调压器方式，恒流电源更是独有的解决方案。

■ 本交流恒流源可带阻性、感性、容性负载，满足低压电器对测试电源的要求。

■ 突出的优点，稳流精度高，可根据用户使用环境有1%，0.8%，0.5%，0.3%级别。保证输出电流恒定。此前使用的大电流发生器方案由于温度变化，导线、接头和线圈的铜阻等一直在变化，

■ 操作人员须经常调节调压器来恒定电流，费时费精力，而且精度是无法与本电源相比的，低压电器生产中，须对电流进行校验、老化的项目上，使用本电源是目前最佳选择，如热继电器动作电流的整定，空气开关热脱扣电流的测量等。

■ 可进行不同电流等级的自动化测试（项目：电压、电流、频率、升降时间，可循环测试操作）

■ 频率可调范围：40-500HZ（选配），固定输出：50HZ、60HZ（更多范围内固定输出频率可根据用户需求设计）

■ 可为用户设置模拟量（信号）控制

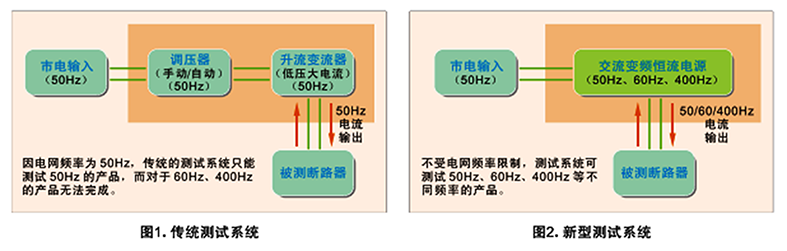

典型应用 一 断路器传统测试系统与新型测试系统对比

如下图1所示，传统的测试系统结构比较简单，采用调压器+升流变流器方式，输出固定频率，频率精度受电网限 制，稳流精度不太理想，很难达到低于4%。

如下图2所示，新型的测试系统采用交流变频恒流电源替代传统的调压器+升流变流器，输出频率可按产品要求选 择，频率精度不受电网限制可达0.1%Hz, 稳流精度可达到不低于0.5%。

产品应用

◆ 交流空气开关                                    ◆ 交流接触器

◆ 机械开关，电子开关                          ◆ 交流互感器

◆ 自动化检测校验台                             ◆ 电流要求测试场所

◆ 热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等
