低压岸电系统船载装置采用0.4KV/60Hz低压上船。岸基电源馈送的低压电经由电缆管理装置、岸电接入控制屏，与船舶原有的主配电板连接。其整体系统结构框图如下图所示。

       其中电缆管理装置主要用途为：一方面在给轮船供电时进行自动收放电缆线，将电缆线输送到船舶供电系统；另一方面在不供电时对电缆线的存放保存，实现电缆管理系统的综合保护功能。

       岸电接入控制屏一般安装于集控室内，主要由岸电连接断路器，过载、分级报警与脱扣等安全保护组成，其主要功能是接入岸电，实时监控岸电的电压频率，提供过载、短路等保护功能。

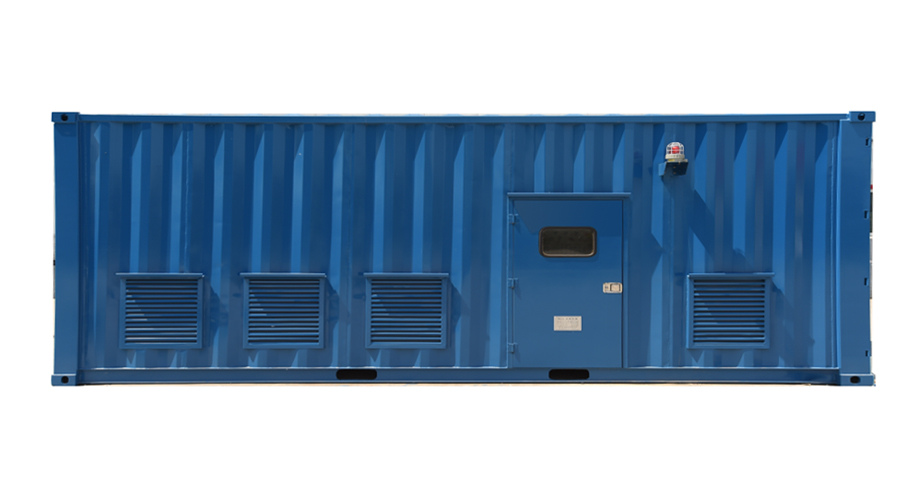

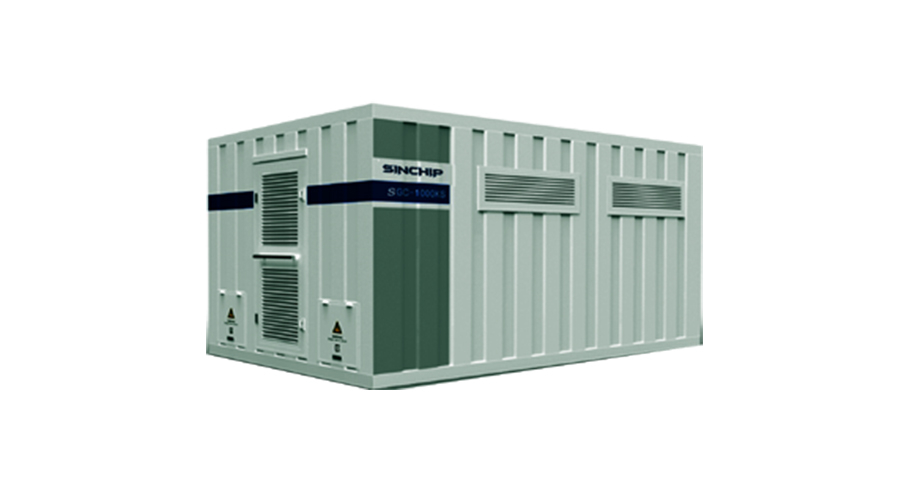

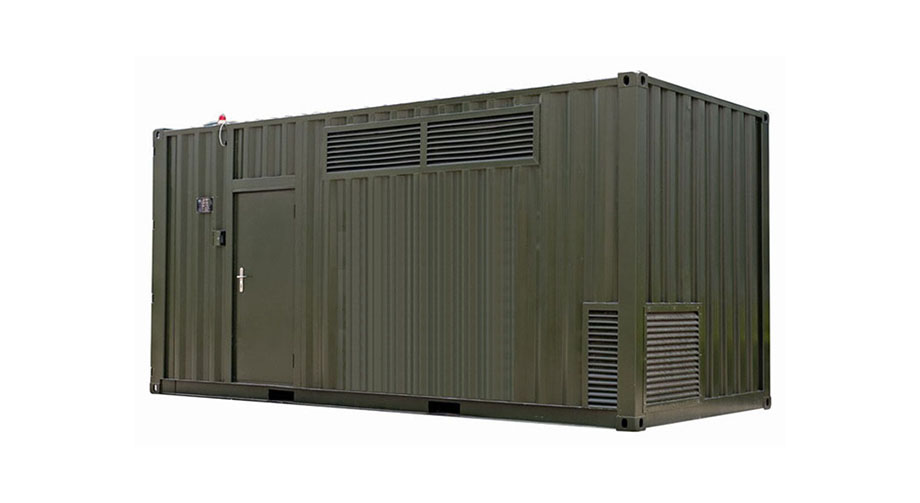

       低压船舶岸电系统指：自码头变电所引来的岸基侧输入电压0.44kV (或6kV或10kV）频率50Hz，经低压船舶岸电,转换为0.45KV/60Hz及0.4kV/50Hz电能，经电缆输电到各泊位岸电接线箱再送至靠港船舶岸电接口进行对接。完成低压上船过程中的一系列设施。

       低压船舶岸电系统示意图如下：

    主要技术特点：

一．高可靠性：逆变器电源具有极强的输出过载能力。

       如我们所知：衡量一台电源可靠性高低的重要指标之一是：应具有极强的抗输出过载能力。这意味着：即使因用户投入大负荷非线性负载而形成瞬态浪涌过载输出局面时，也可以保证电源逆变器的完好无损。

       静止岸电电源的典型过载能力为：125％ 额定负载时，10分钟       150％ 额定负载时，1分钟  200％ 额定负载时，30秒

       当用户的过载量和在该过载量下的持续期没有超过 上述范围，电源将一直处于正常供电状态。

二．具有极强的抗“阶跃性” 负载及抗短路输出能力；

       在电源运行中所可能遇到的最恶劣工作条件是用户在电源输出端作空载«100％额定负载的投入或切除操作。最严重的情况是：电源的输出被短路。由于在静止岸电电源中，配置有设计独特的输出限流电路。即使用户因不慎而造成输出短路故障时，它的逆变器也不会被损坏。静止岸电电源的典型抗短路输出能力为：

三相工作时，输出电流被限制在160％标称输出电流，5秒钟。

单相工作时，输出电流被限制在290％标称输出电流，5秒钟。

三．优越的带三相不平衡负载的能力

       对于三进/三出型电源来说，由于在机内配置有自适应相平衡调整电路，当后接100％不平衡负载（一相空载，两相满载） 时，也可确保三相相电压差小于2％，三相相电源之差的相位差在120°±1°的范围内。这一指标明显高于其它公司的同类产品。

四．高输入功率因数

       众所周知：由于整流滤波型负载被大量引入市电电网会造成电网被“污染”， 由此而造成大量的高次谐波电流流过整个供电系统。为此，将会造成流过中线的电流过流及电动机负载异常发热。为解决上述问题：芯驰公司可向用户提供如下方案来消除谐波“污染”，从而确保用户电网的供电质量达到“绿色电源”标准：

在静止岸电电源中，采用选配输入滤波器方案，将输入功率因数从一般电源的0.8提高到大于0.92以上。将输入谐波电流含量降低10%以下。该电源输入功率因数提高至0.92以上，不但不影响整个船厂的功率因素，而且相对可以提高工厂的整体功率因素，间接地为企业节约了成本。

五．便于用户维护的结构设计

      采用便于用户观察的平面直列式控制板结构设计，为确保各插件板之间的可靠连接，在接插件连接处配置有防松机械“紧锁”装置。用户只需打开机柜门就可一目了然地观察到位于各电源控制板“自诊断”状态监视器的工作状态。由此，用户可迅速获得近70-90种故障报警指示，有利于提高这种电源的可维修性。

六.   远程开机、停机调控功能

       如用户需要，可增设远程报警装置以及时通知位于配电房内的操作人员。

七.   多种通讯功能

       经RS232或RS485通讯接口，用户可以在办公室里利用微机或网络终端上进入人机对话型菜单运行状态，在此条件下，借助于机内的自测试和自诊断调控功能，用户可将电源运行或报警状态实时显示在远程终端计算机网络上，当遇到报警情况，可及时向用户发送报警。通过智能化“自诊断”管理系统可向用户提供80余条数据运行参数信息及报警信息（电压、电流、频率、中线电流等）。为用户提供故障分析和统计资料，从而可明显缩短现场维修时间。
