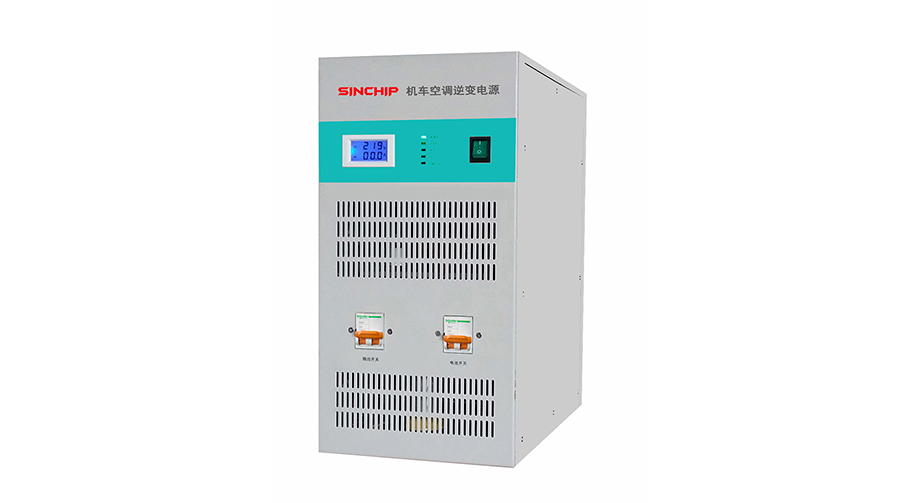

SRI110-5K 立式机车逆变电源
立式安装5KVA机车逆变电源
SRI110系列机车空调专用正弦波逆变电源是专为内燃机车用空调的供电而设计，将机车上的110V直流电转换为机车空调需要的220V交流电，该电源采用先进的正弦波脉宽调制（SPWM）技术，主电路采用模块化设计，功率器件采用德国英飞凌IGBT，芯驰独有的驱动保护电路、先进的DDS式基准正弦波生成和先进成熟的控制，使得电路结构紧凑、高效率、防震动、纯正弦波输出，输出稳压稳频、功率大等优点。此外该电源带隔离变压器输出，对人体安全可靠。
■ 完全隔离型逆变技术，输出无噪音纯净正弦交流电压；
■ 逆变单元采用微处理器控制,SPWM正弦脉宽调制技术，波形纯净；
■ 独有的双闭环控制技术确保逆变器可靠运行；
■ 过负载能力强，能承受各种负载的冲击；
■ 具有输入电池欠压，输出过、欠压，过温、短路等保护功能；
■ 逆变器前面板有输出电压及输出电流表显示。
规格型号 | SRI110－5K | |
曾用型号 | SI110-5K SLI110-5K | |
额定容量(KVA) | 5.0 | |
直流 输入 | 输入额定电压(VDC) | 110 |
输入额定电流（A） | 52 | |
输入直流电压允许范围(VDC) | 75 ~ 145 | |
交流输出 | 输出额定容量(KVA) | 5.0 |
输出额定功率(KW) | 4 | |
输出额定电压及频率 | 220VAC,50HZ | |
输出额定电流（A） | 18.2 | |
输出电压精度（V） | 220V±1% | |
输出频率精度（HZ） | 50±0.05 | |
波形失真率 | ≤3% | |
动态响应(负载0←→100%) | 5% | |
功率因数（PF） | 0.8 | |
过载能力 | 120% 1分钟, 150% 10秒钟, 200% 1秒钟 | |
峰值系数(CF) | 3:1 | |
逆变效率(80%阻性负载) | 80% | |
工作环境 | 绝缘强度VAC(输入和输出) | 1500 |
噪音（1米） | ≤50dB | |
使用环境温度(℃) | -10~+50 | |
储存环境温度(℃) | -20~+70 | |
湿度 | 0~90%，不结露 | |
使用海拔(m) | ≤2000 | |
结构 | 卧式结构 W×H×D(mm) | 560×280×450 |
重量（Kg） | 50 | |
