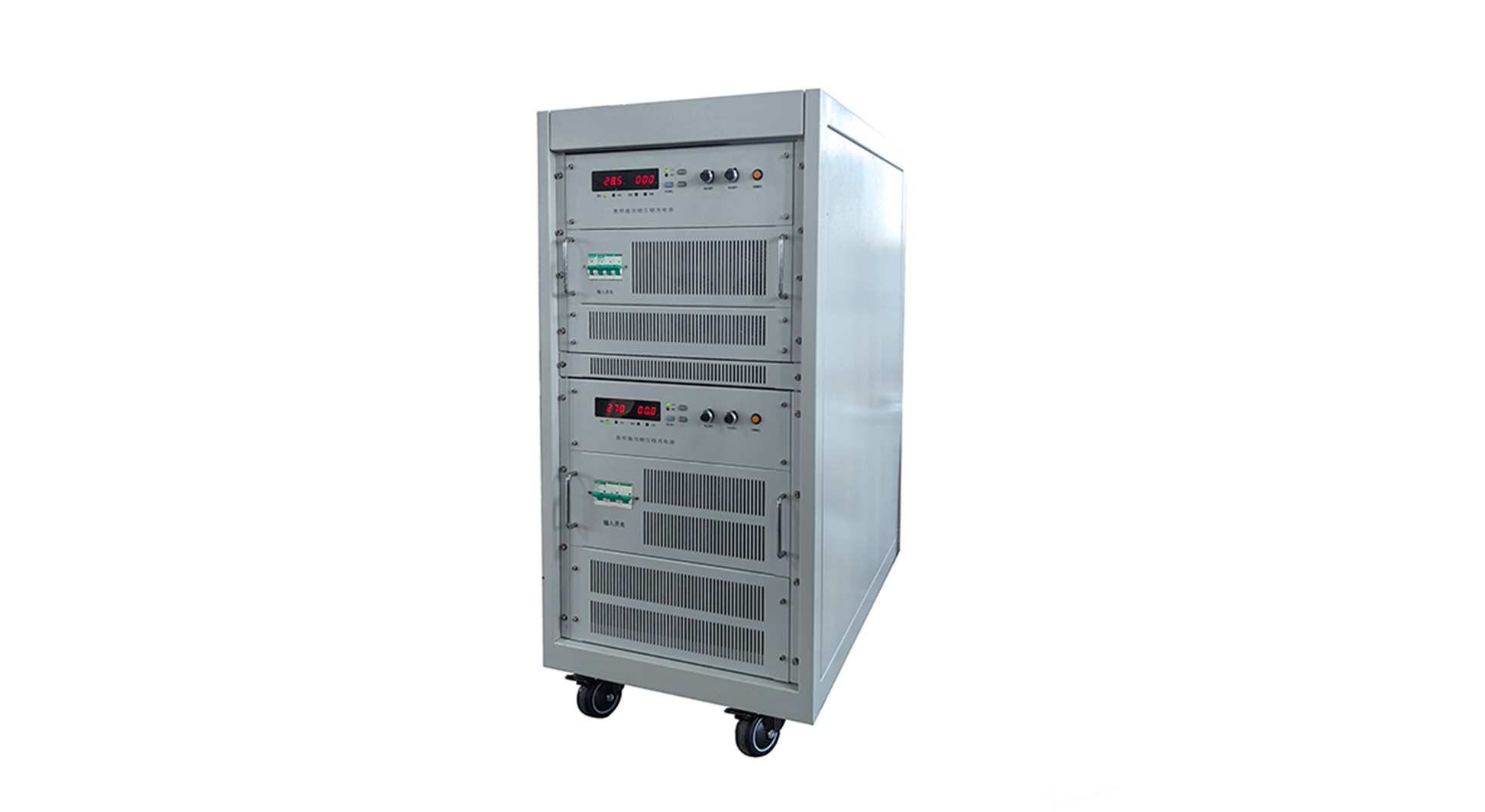

SMD28270系列航空直流组合电源
用于进行新型军用车辆的训练、兵器勤务处理、维修工作的专用电源
SMD28270系列航空直流组合电源集成了28V低压航空直流电源和270V高压直流电源。可用于进行新型军用车辆的训练、兵器勤务处理、维修工作的专用电源,同时也是部队院校进行教学和训练的理想电源。它采用先进的可实现全范围 ZVZCS 软开关的逆变技术,以新型IGBT技术 和新型超微晶磁芯为核心器件研制而成,可实现100%国产化。
型号 | SMD28/270-65K-T | |||
输 入 | 相数 | 三相四线 | ||
额定电压 | 380V | |||
电压范围 | 380V±10% | |||
频率 | 47~63Hz | |||
功率因数 | ≥0.85(额定工况阻性负载下测试) | |||
浪涌电流 | 无,软启动 | |||
输 出 | 输出特性 | 恒压 | ||
额定电压 | 26V±2V | 270V±5V | ||
输出电压范围 | 12~36V可调 | 230~300V可调 | ||
输出电流范围 | 0~500A | 0~100A | ||
冲击电流 | 1500A 1秒 | >120A时保护关机 | ||
电压调整率 | <1% @ 输入电压±10%时 | |||
负载调整率 | <2% @ 负载从10%~100%突变时 | |||
纹波电压 | <280mV | <1.5V | ||
显 示 | 数字电压表 | 4位 LED 显示(0.1V) | 4位 LED 显示(1V) | |
数字电流表 | 4位 LED 显示(1A) | 4位 LED 显示(0.1A) | ||
控制面板要求 | 电源开关、工作按钮、复位按钮、电压调节旋钮、指示灯 | |||
效率 | >88% @ 满载 | |||
过载能力 | 过载能力1.1倍额定负载正常工作10分钟 | |||
保 护 | 输入过压保护 | 输入线电压高于437V时停止工作并报警 | ||
输入欠压保护 | 输入线电压低于323V时停止工作并报警 | |||
输出过压保护 | 输出电压高于设定值时自动保护并告警 | |||
输出过流保护 | 输出电流超过设定值,电源启动延时后自动限流 | |||
过热保护 | >85℃时保护并报警 | |||
工 作 条 件 | 储存温度 | -40℃~+60℃ | ||
工作温度 | -30℃~+50℃ | |||
相对湿度 | ≤95%(+30℃~+60℃) | |||
防护等级 | IP20 | |||
工作海拔 | 海拔5000m以下 | |||
噪声 | < 65 dB @ 1米 | |||
绝缘 要求 | 绝缘强度 | 输入对壳、输入对输出、输出对壳: | ||
绝缘电阻 | 输入对壳、输入对输出、输出对壳:DC500V,大于20MΩ | |||
冷却装置 | 强制风扇冷却 | |||
安装方式 | 地面带锁紧的可移动设备 |
