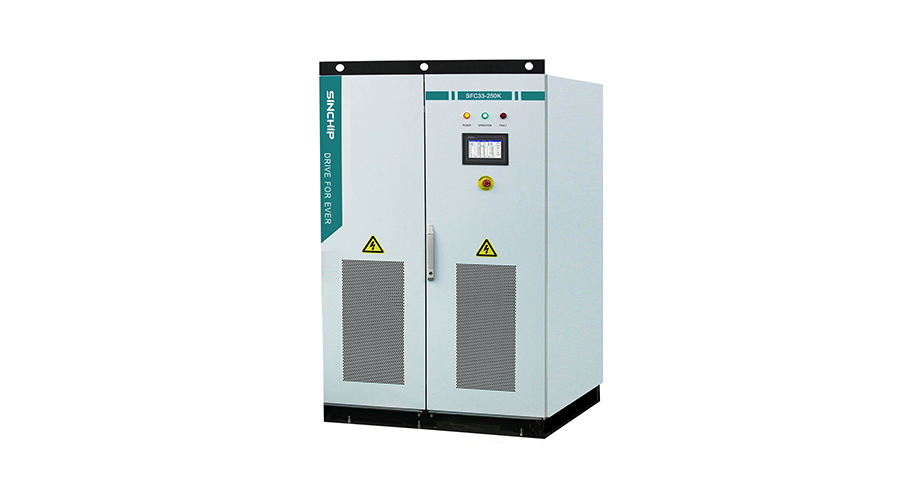

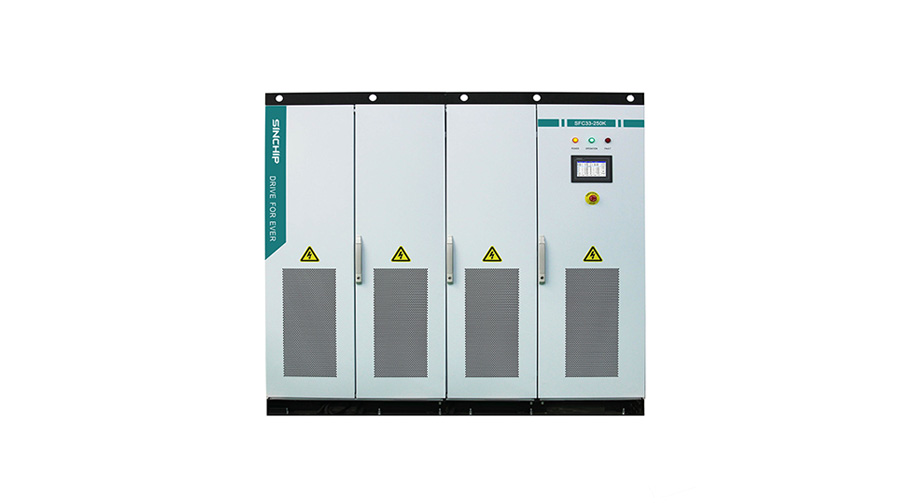

SDVR系列电压暂降治理装置
SDVR系列电压暂降治理装置是以电力电子技术为基础，采用全控型电力电子器件IGBT，主要由储能元件（超级电容）、逆变器、充电单元、切换开关、旁路开关组成，采用逆变器并联、切换开关串联在供电电源和受保护的负载之间的形式接入系统，当系统电压发生暂降、暂升和短时中断时，DVR会立即切断输入侧电源，同时从装置自带的储能器件中吸取所需的能量，通过三相桥式逆变电路系统产生一个与电网电压幅值、相位均相同的电压供给负荷，输出电压无缝链接达到额定值，不中断负载供电，保障设备稳定运行。储能式产品的优点是无论是单相、两相还是三相跌落，甚至跌落至0%，均可治理，为负载提供合格的电能，保证负荷安全可靠运行。
随着科学技术的发展，越来越多的制造企业采用性能好、效率高，自动化程度高的生产设备，逐步向规模化，智能化，精密化转型。与此同时，先进的生产设备对电能质量的要求在不断提高。据不完全统计，现代精密制造业90%以上的电能质量问题是由暂态电压波动引起。此类电能质量问题给精密制造业的影响和危害日益凸显。
暂态电压扰动的成因复杂，具备发生时刻的不确定性及表现形式的多样性与复杂性。解决此类问题的关键在于加装可靠有效的治理装置，在突发暂态电压扰动时，保护敏感的生产设备不受其影响。
一、电压暂降定义
IEEE 标准及国家标准《电能质量电压暂降与短时中断》（GB/T30137-2013）定义：电力系统中某点工频电压有效值暂时降低至额定电压的10%～90%（即幅值为0.1～0.9 （pu）），并持续10ms～1min后恢复正常的现象称为电压暂降。

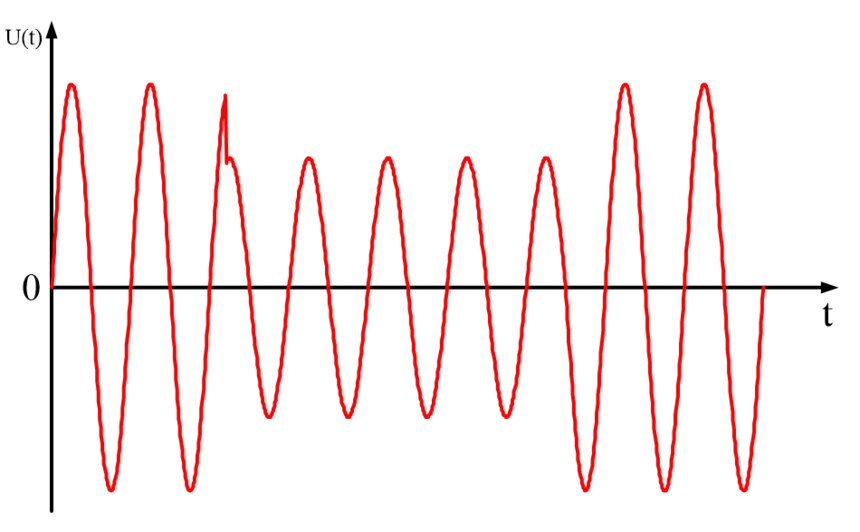

电压暂降

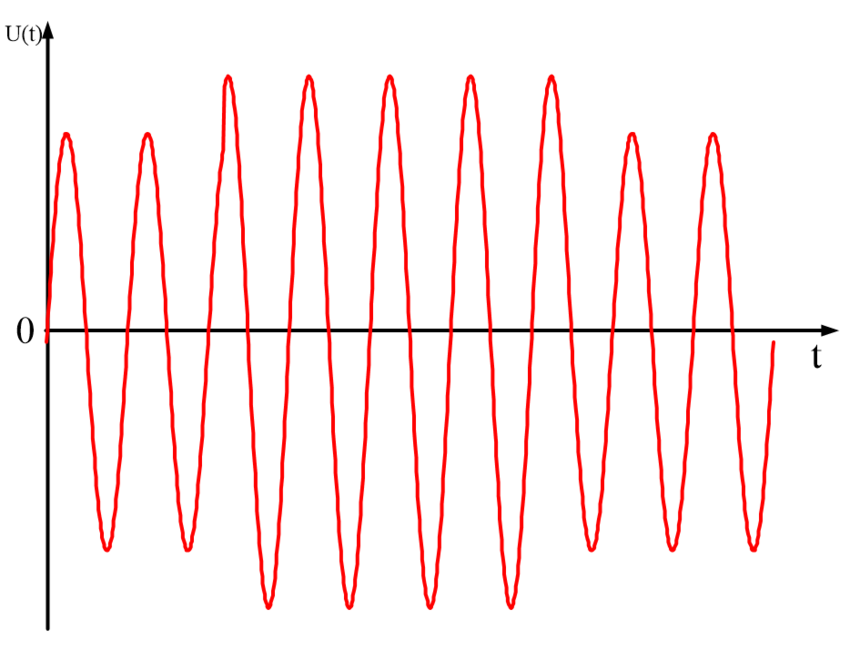

在电力系统中某点的工频电压方均根值暂时升高至1.1～1.8pu，并且短暂持续10ms～1min后恢复正常的现象称为电压暂升。
电压暂升
IEEE 标准及国家标准《电能质量电压暂降与短时中断》（GB/T30137-2013）定义： 电力系统中某点工频电压方均根值突然降低到0.1pu以下，并在短暂持续10ms～1min后恢复正常的现象称为电压短时中断。

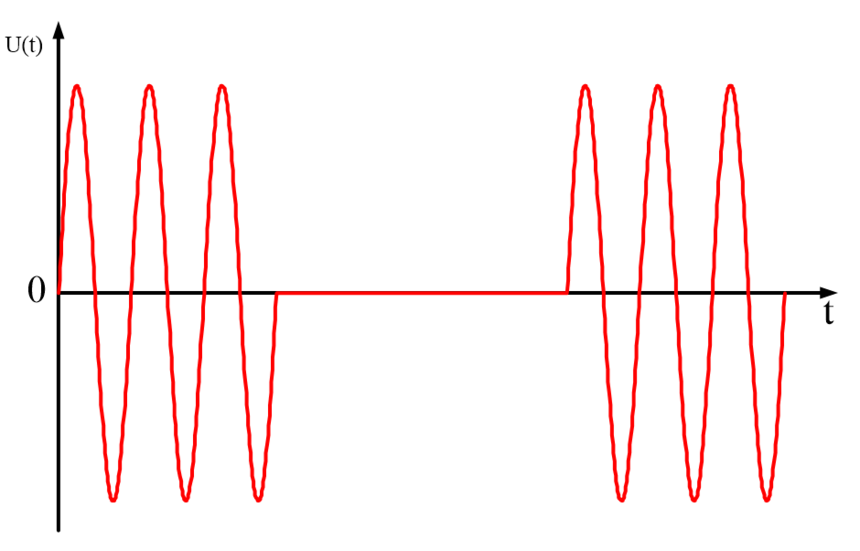

电压短时中断
二、系统原理图
三、运行状态与工作原理
运行状态 | 运行状态 | 工作原理 |
正常运行 |

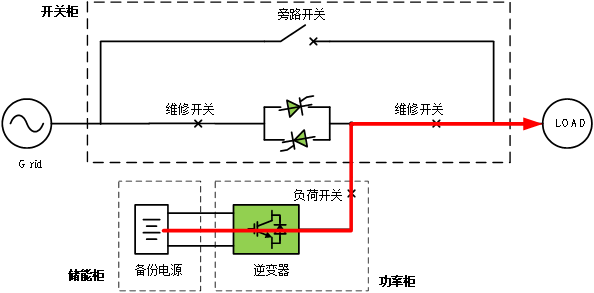

| 系统正常工作时，电网通过晶闸管给负荷供电，同时给储能单元进行浮充 |
电压治理 |

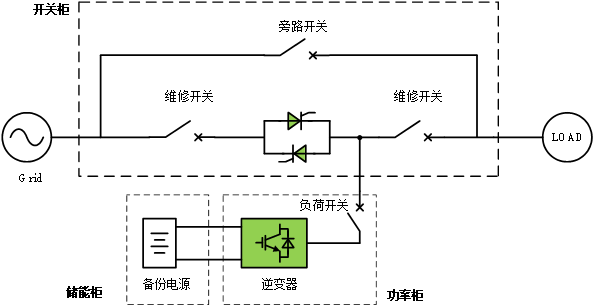

| 当电压发生动态扰动时，晶闸管快速关断，储能单元通过功率单元给负荷供电，稳定负荷端电压。 |
电能质量 |

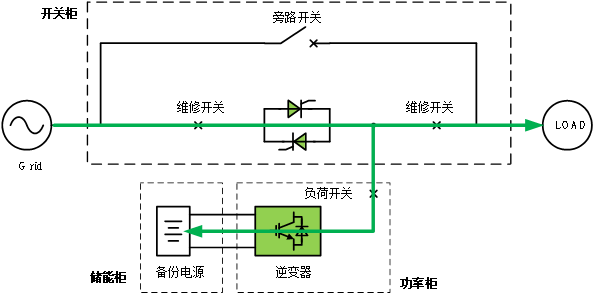

| 电能质量模式下，电网和功率单元同时给负荷供电 |
故障/旁路模式 |

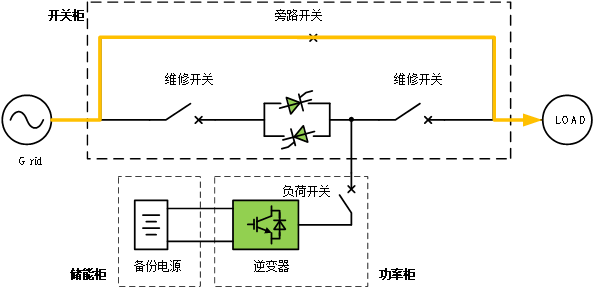

| 设备故障或检修时，闭合旁路开关，不影响电网给负荷供电 |
性能指标 | 性能参数 | ||
电气 参数 | 低压系统 | 中压系统（定制） | |
额定交流电压 | 208V/380(400)V/690V | 6KV/10KV | |
额定容量 | 15/50/100/200/315/500 /630/800/1000/1250/2500KVA | 1000-5000KVA | |
交流电压频率 | 50Hz±2.5Hz | ||
接线方式 | 三相四线/三相五线 | ||
输出电压谐波总畸变率 | ≤ 3% | ||
性能 参数 | 电压治理范围 | 0～130% | |
补偿时间 | 0～3s（可根据实际需求定制） | ||
运行效率 | ≥99.2% | ||
电压响应时间 | ＜1ms | ||
电压完全补偿时间 | ＜3ms | ||
允许过载时间 | 允许150%额定电流过载时间3s | ||
最大补偿电流 | 1.2倍额定电流 | ||
稳态电压补偿误差 | 小于1% | ||
环境 参数 | 运行环境温度 | -25℃～﹢45℃ | |
相对湿度 | 5%～95% | ||
