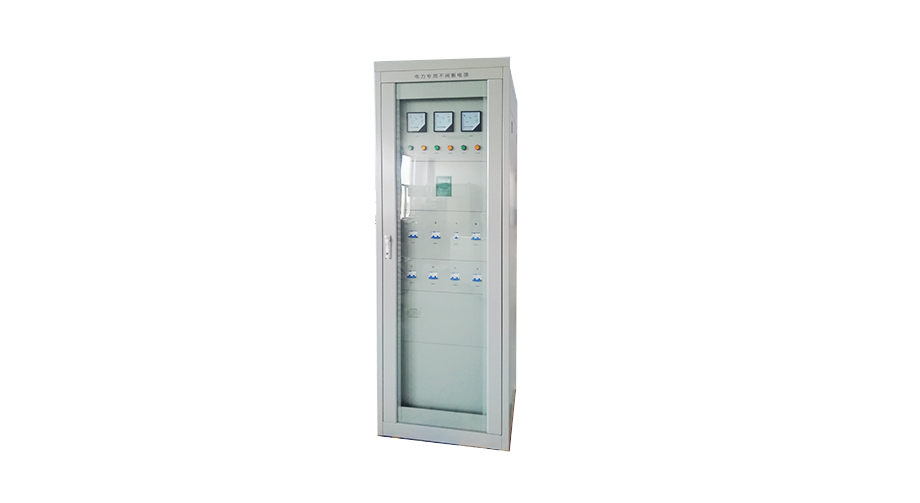

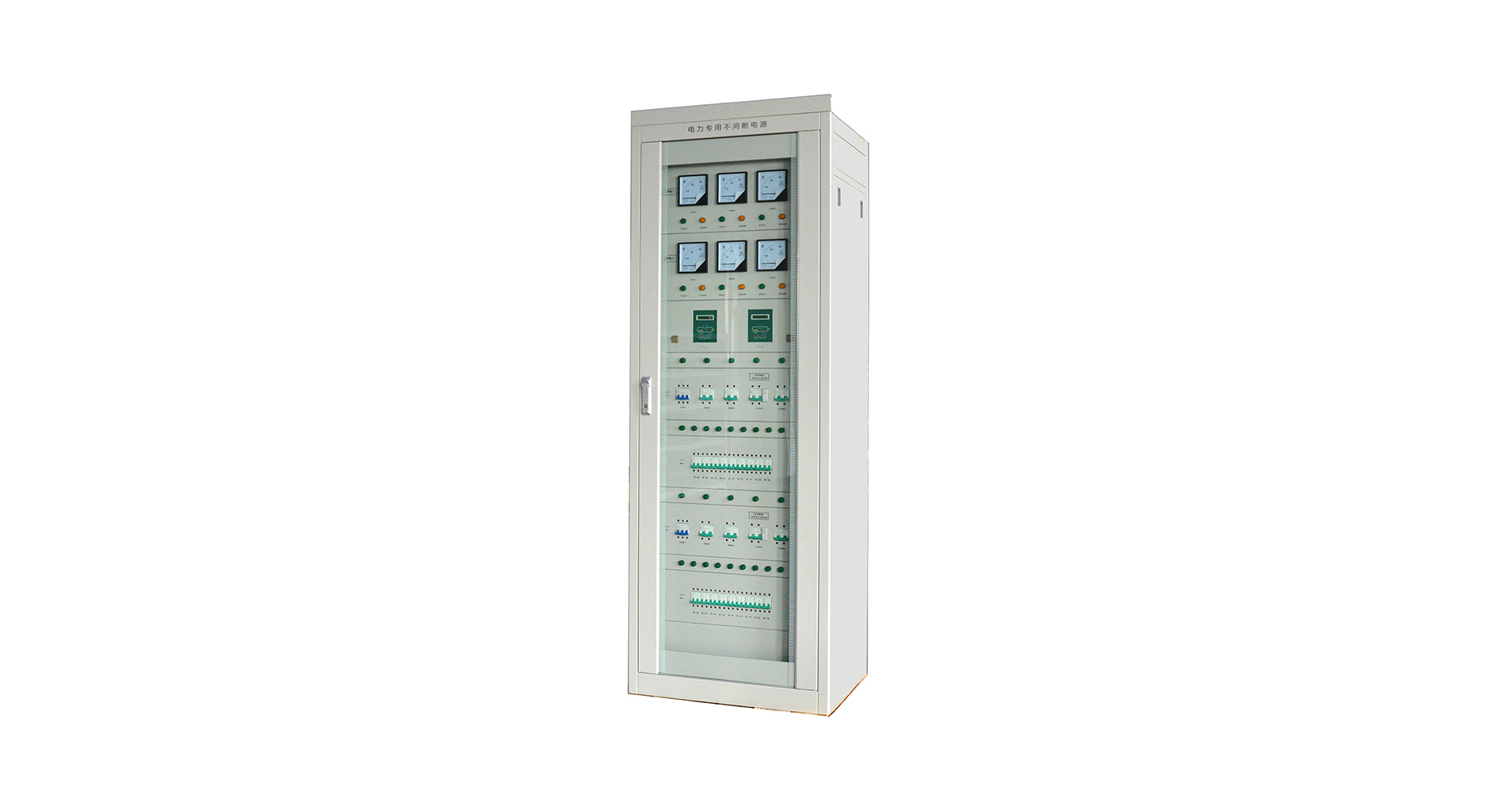

SPU系列电力专用在线式UPS
功率范围：5KVA~50KVA
电力专用UPS是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能 。主要用于电力运动、RTU、电力载波、电力监控等。
电力专用不间断屏，是针对中国电力发展需求而设计的全在线不间断电源。输入输出全隔离，内部线路采用CPU控制自动侦测管理，超低损耗IGBT，高效率、低失真，大屏幕液晶显示加触摸屏设计，国际流行的图形操作界面，更人性化，更直观明了。智能化电池管理，延长电池的使用寿命。
开关选用高分断小型断路器，保护了线路的短路和过载，为提高各种工作的质量、保障人身和设备的安全，提供了可靠保证。
我公司依据电力部有关规定及现场运行的实际情况，为方便选型设计和用户定型的要求及用户所提交直流自动切换的要求设计制造的产品。此设备保证了现场线路出现故障后照明用电的要求，开关选用高分断小型断路器，提高了线路的短路和过载保护能力，为现场出现故障后的照明要求提供了可靠保证。用户根据现场情况，选用非本公司定型产品，本公司可按图纸要求生产。
技术特点
■ 双变换纯在线式设计，高速的静态开关切换。
■ 完全隔离型逆变技术，输出无噪音纯净正弦交流电压；
■ 智能数字化控制技术，来实现电路控制，参数设定、运行管理。
■ 逆变单元采用微处理器控制,SPWM正弦脉宽调制技术，波形纯净；
■ 采用瞬时控制方式和有效值等多种反馈控制，高动态调节；
■ 过负载能力强，能承受计算机负载开机浪涌冲击；
■ 大功率同步旁路开关，过载时可由旁路供电,切换时间短；
■ 具有输入过、欠压，输出过、欠压，过温、短路等完善的保护功能；
■ 电源前面板有LCD显示方式，状态一目了然。
电力UPS与常规UPS显著区别
电力UPS | 常规UPS |
输入、输出、旁路均需要完全隔离 | 一般工频的只有输出隔离 |
旁路带有稳压功能 | 旁路不带稳压功能 |
标配带有无源干接点 | 干接点卡的形式而且是是选配件 |
带有配电系统，输出分路系统 | 无输出分路系统 |
标准电力柜外形尺寸 | 一般塔式相对比电力柜小很多，形状多种多样 |
由三部分组成（主机柜、配电柜、旁路稳压柜） | 主机 |
电池由直流屏直流输入 | 需要单独配电池 |
有整流器、逆变、没有充电模块 | 有整流器、逆变、带有充电部分 |
国标、国际标准要求规范性的配置 | 比较随意 |
型 号 | JY-SGZM-04-12.5P | ||
直流 输入 | 输入额定电压(VDC) | 220 | |
输入额定电流（A） | 60 | ||
输入直流电压允许范围(VDC) | 180-300V | ||
交流 输入 | 额定交流输入电压(VAC) | 220V | |
输入交流允许范围 | 220±15% | ||
交流 旁路输入 | 交流电压允许范围(VAC) | 单相220V±25% | |
输入额定电流（A） | 60 | ||
交流 输出 | 输出额定容量(KVA) | 12.5 | |
输出额定功率(KW) | 10 | ||
输出额定电压及频率 | 220VAC,50HZ | ||
输出额定电流（A） | 45.5 | ||
输出电压精度（V） | 220V±3% | ||
输出频率精度（HZ） | 50±0.05 | ||
波形失真率（THD）（线性负载） | ≤5% | ||
动态响应(负载0←→100%) | 5% | ||
功率因数（PF） | 0.8 | ||
过载能力 | 120%,10分钟 150%，10秒 | ||
峰值系数(CF) | 3:1 | ||
逆变效率 (80%阻性负载) | 90% | ||
显示 | 液晶显示 | ||
转换时间 （毫秒） | 市电←→直流屏 | 0 | |
UPS←→旁路 | ≤4ms | ||
输出路数 | 4 路 | ||
指示 | LCD液晶显示 | 输入、输出电压、频率、输出电流、温度、负载百分比等 | |
UPS状态 | 市电正常、逆变正常、电池欠压、输出过载 | ||
工作环境 | 绝缘强度VAC(输入和输出) | 1500 | |
噪音（1米） | ≤50dB | ||
使用环境温度 | -10℃~+40℃ | ||
湿度 | 0~90%，不结露 | ||
使用海拔(m) | ≤2000 | ||
远传信号 | 交流电源运行、逆变电源运行工作正常时LED指示灯亮，不正常时指示灯灭；指示灯为φ22绿色。交流电源故障、逆变运行故障时LED指示灯亮，正常时灯灭;指示灯为φ22红色。安装位置为前门，同时远传“逆变电源故障信号”。 | ||
故障 干接点 | 逆变异常、市电异常、直流异常 | ||
保护功能 | 输入接反保护、输入欠过压保护、输出过载保护、过热保护 | ||
箱体尺寸 | 立式 深 600×宽 800×高 2260（mm） | ||
箱体要求 | 屏体结构为PK-10型，前后门带锁。 | ||
