SPAD系列程控交直流电源
具有恒压、恒流工作模式，AC、DC输出模式

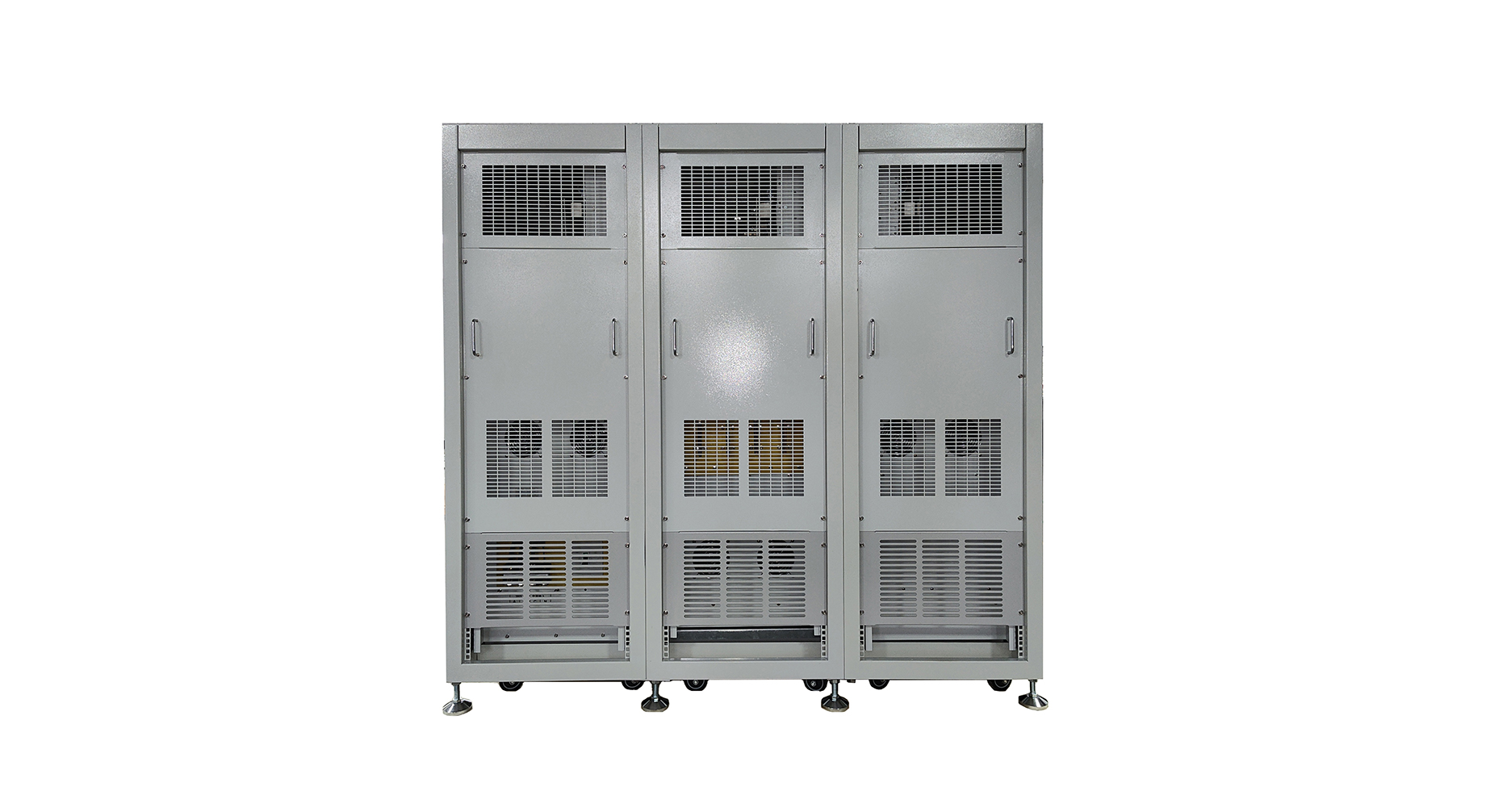

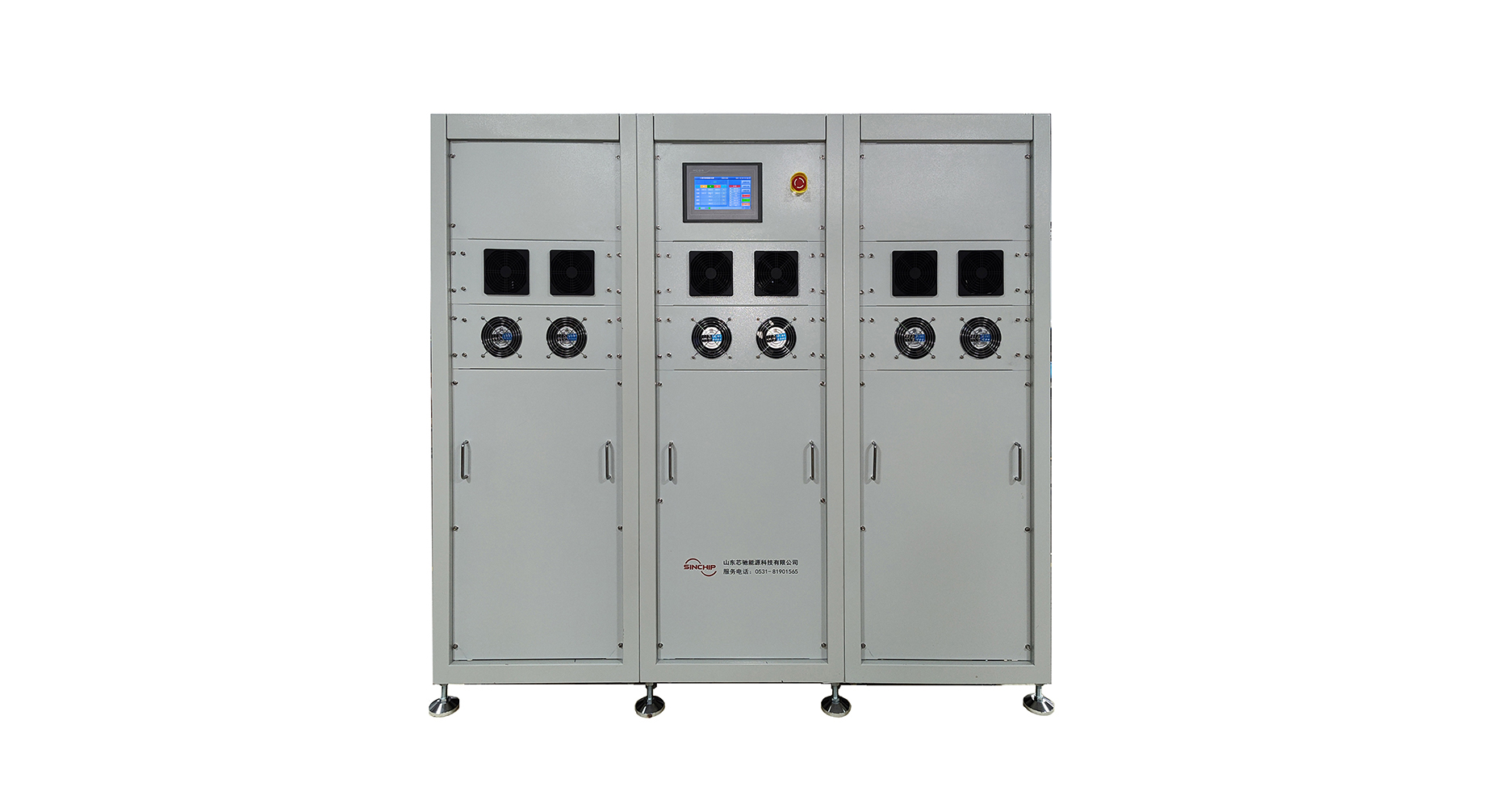

SPAD48-600-T 程控交直流电源是一种具有先进水平的程控交直流电源电源。三相输入AC380V，50/60Hz，输出三相电压0~48V/0~600A/50kW/350Hz，频率0~350Hz，满足电源宽频输出恒压恒流的相关要求，具有就地和远程软件控制模式。
主要功能包括：
Ø 支持恒压、恒流工作模式
Ø 支持AC、DC输出模式
Ø 支持以太网程控方式
Ø 配置输入空气开关
Ø 交流输出波形为标准正弦波，失真度<3%
Ø 保护功能包括但不局限于：过流、过压、过温、过载、短路；控制类保护：通信、驱动模块、直流侧保护、IGBT保护
Ø 功率单元模块化设计，高可靠性和方便快捷的维护/维修性；
Ø 效率高、体积小、重量轻、噪声低；
Ø 电压幅值可调，通过控制界面进行参数设定，可连续调节电压幅值、实现电压渐变，步阶功能，可实现不同电压、频率、时间的设定，并可连续循环测试；
Ø 保护功能完备， 超强的过载能力，对100%减载加载，反应时间在20mS以内，过载能力强，能承受额定电流的3倍瞬间电流；
Ø 7英寸触摸屏显示，数字化控制，人性化设计，参数设置方便，智能监控以及报警记录机制，运行安全可靠；
Ø 具有RS485可供选择的通讯接口，采用标准MODBUS通信协议；
Ø 与电网隔离，防止高频注入影响电网。
容量 | SPAD48-600-T | |
输入 | 相数 | 三相四线+PE |
电压 | 380V±10％ | |
频率 | 47Hz~63Hz | |
输出 定额 | 外特性 | 恒电压CV & 恒电流 CC |
相数 | 三相四线+PE | |
额定输出电压 | 相电压30V,线电压52V | |
输出电压范围 | 0~48V 可调 (可程控) | |
额定输出电流 | 600A @ 35V（线电压） | |
输出功率 | 40KW | |
固定频率 | 350HZ | |
可变频率 | 0~350Hz ，0.1Hz 步进 | |
波形 | 标准正弦波 | |
波形失真度 | <3%（阻性负载） | |
输出精度 | 电压调整率 | 1% |
频率稳定度 | 0.1% | |
频率解析度 | 0.1Hz | |
电流解析度 | 1A | |
测量精度 | 电压 | 1%+5dgt |
电流 | 1%+5dgt | |
频率 | 0.5%+5dgt | |
功率 | 1%+5dgt | |
设定精度
| 电压 | 2% |
频率 | 0.1% | |
整机效率 | ≥85%，满载输出 | |
保护功能 | 过压、过温、过载、短路；控制类保护：通信、驱动模块、直流侧保护、IGBT保护 | |
工作 条件 | 环境温度 | -10～40℃ |
存储温度 | -25～70℃ | |
相对湿度 | 最大95％RH（无凝露） | |
海拔高度 | 不高于1000m(适当降容可至更高海拔) | |
通讯接口 | 以太网，RS485，MODBUS-RTU通信协议。 | |
绝缘要求 | 绝缘强度 | 输入对机壳AC2500V/1分钟，漏电流20mA |
输入对输出AC2000V/1分钟，漏电流20mA | ||
输出对机壳AC1500V/1分钟，漏电流20mA | ||
绝缘电阻 | 输入对壳：DC1000V，大于20MΩ | |
输入对输出：DC1000V，大于20MΩ | ||
输出对壳：DC1000V，大于20MΩ | ||
