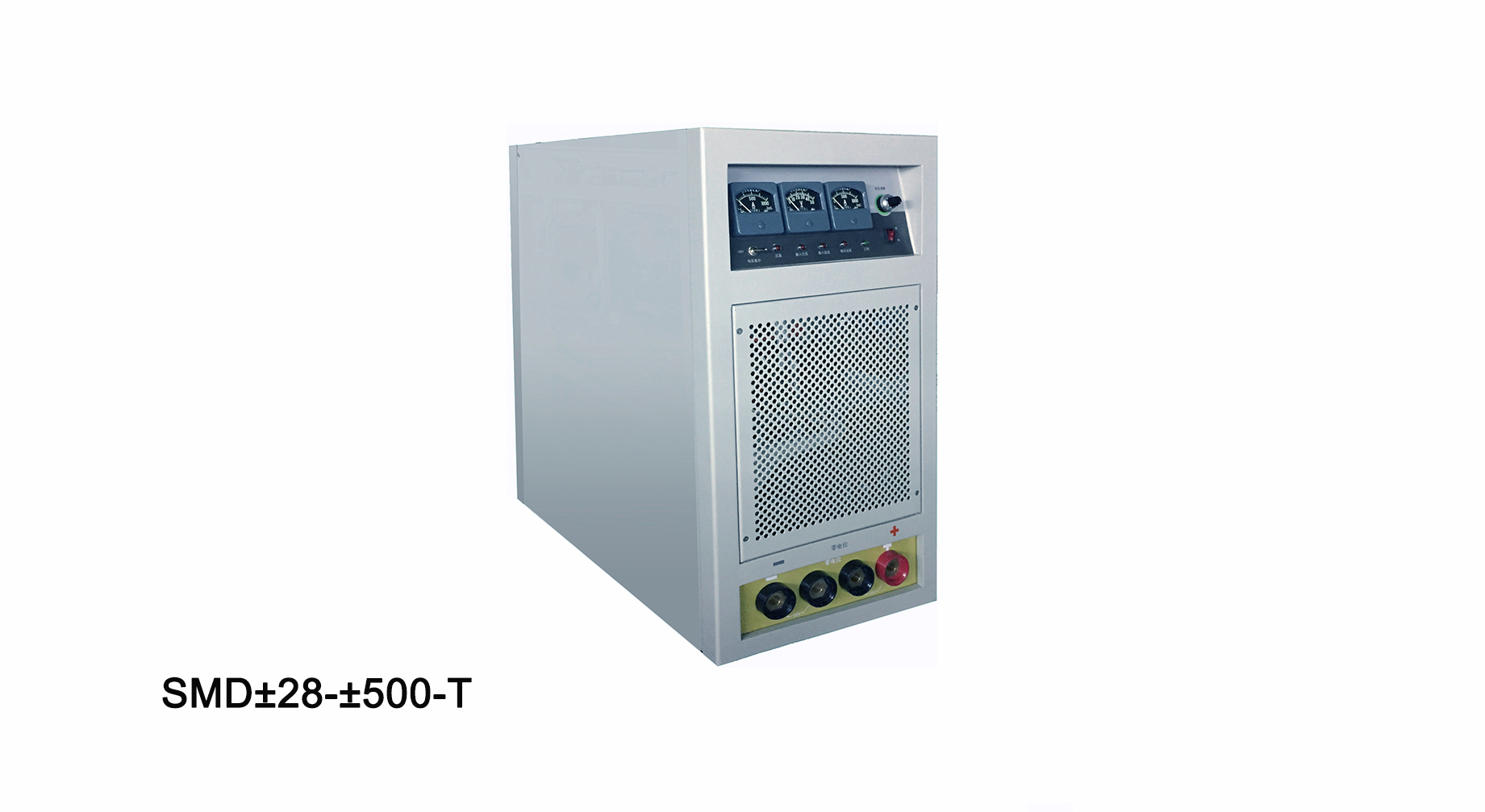

SMD±28系列逆变式训练电源
军用 ±28V 直流，高精度，高可靠性
山东芯驰能源科技有限公司采用先进的宽范围ZVZCS软开关逆变技术，以德国西门子IGBT和非晶磁芯为核心器件，相继开发出“军用车载电源”，“火箭炮专用电源”，“导弹车方舱控制电源”，“坦克启动电源”等数十种军用特种逆变电源。
逆变式训练电源产产品采用模块化设计，智能化控制，可以远程通讯，充分满足军用设备三化设计要求及及总装务部所提供的战术性能要求，已广泛应用于我国国防军事领域。
◇ 符合中国国家军用标准 GJB572-88《飞机地面电源供电特性及一般要求》的要求
符合中国国家军用标准 GJB 181A-2003《飞机供电特性》的要求
符合中国国家军用标准 GJB 298-87《军用车辆28伏直流电气系统特性》的要求
符合民用航空行业标准 MH/T 6018-1999《地面静态电源》的要求
◇ 规格多
输出电压28.5V、输出电流50～2000A 、输出功率60KW（单机）之内任选。
◇ 五新
新型的电子元器件、新型的电磁材料、新的变换技术、新的控制理论、新的功能
◇ 五高
频率高、效率高、功率密度高、功率因数高、可靠性高
◇ 高精度，低纹波
该直流电源采用峰值电流控制，响应快，输出稳压精度高。同时输出配备多级滤波器，EMI／EMC满足EN61000-6-3，EN61000-6-1，输出纹波低。
◇ 效率高
具有宽范围的软开关技术使电源高效率，低噪声；整机效率可达到95%（@100%负载下）。
◇ 体积小，重量轻
由于采用软开关变换技术，使得内部散热器大大减小，整机体积比硬开关稳压电源更小可靠性更高，重量更轻，功率密度高，能满足许多军用装备的特殊需求。
◇ 可靠性高
具有输入缺相保护、短路保护、过载保护、过压保护、过流保护和独立的温度检测保护电路和针对军用电源高可靠性特殊设计。
◇ 远端测量
远端测量功能可用于补偿输出端子到负载之间的电压降。

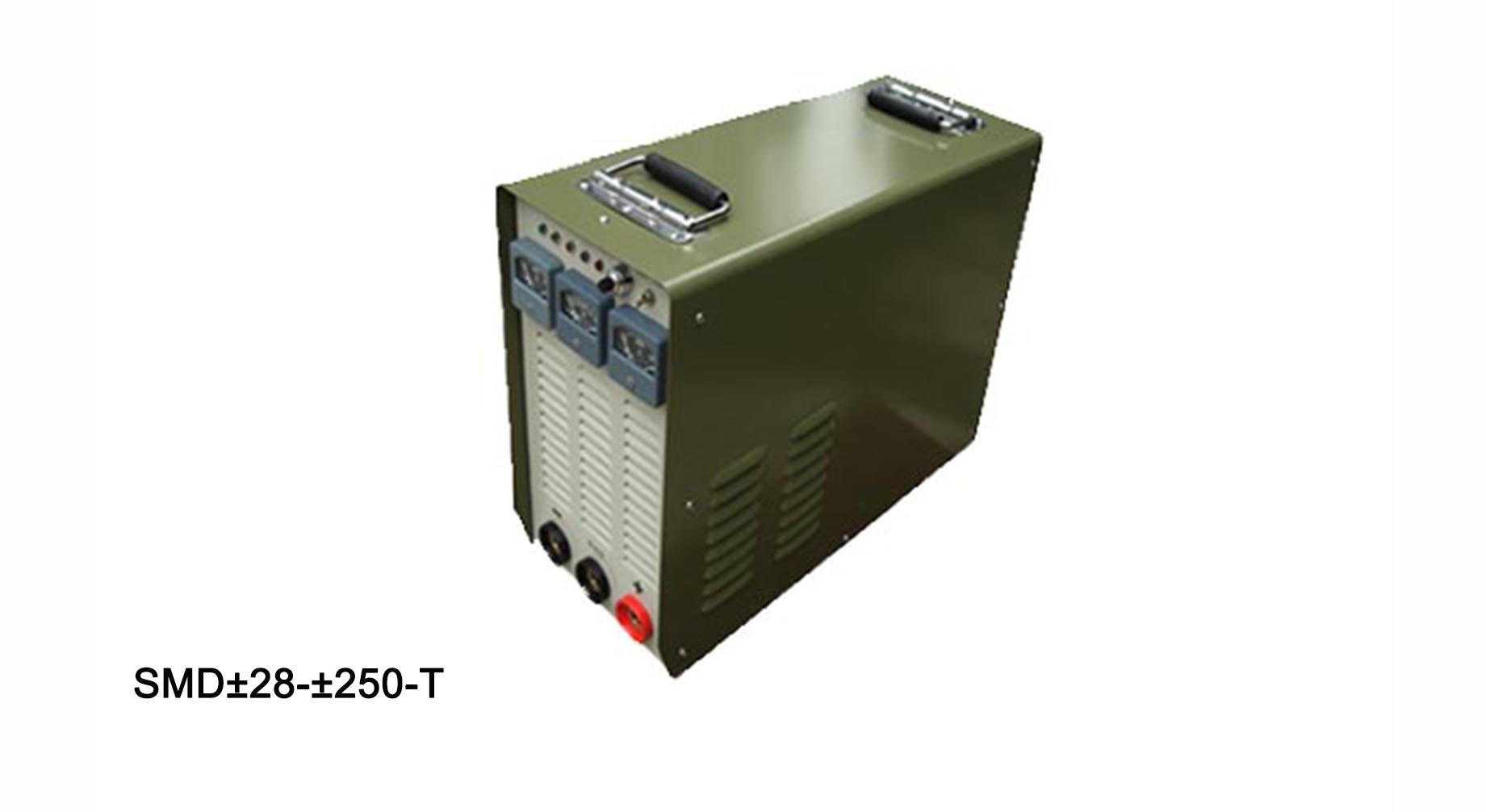

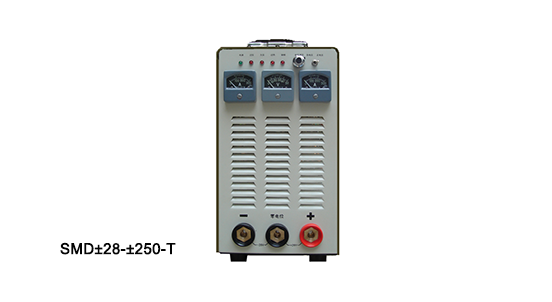

容量 | SMD±28-±250-T | |
输入 | 输入电压范围 | 三相380V±15% |
频率 | 47-63HZ | |
输出 | 外特性 | 恒电压CV |
额定输出电压 | ±28.5V两路 | |
输出电压范围 | 固定输出 | |
额定输出电流 | 每路250A | |
输出电流范围 | 0~105%额定输出电流 | |
启动最大电流 | 300A | |
源电压效应 | <±0.2% | |
负载效应 | <±0.5%（阻性负载） | |
满载纹波有效值 | <±0.5% | |
高频噪声 | <±2% | |
负载响应时间 | 1ms | |
效率 | >90% @ 100% load | |
工作条件 | 储存温度 | -25℃~+60℃ |
工作温度 | -10～46℃ | |
相对湿度 | ≤95％（无凝露） | |
防护等级 | IP20 | |
大气压力 | 80～106KPc（海拔2000m以下） | |
噪声 | < 65 dB at 1 meter | |
保护 | 输入过压保护 | 输入线电压高于450V时保护并报警 |
输入欠压保护 | 输入线电压低于300V时保护并报警 | |
输出过压保护 | 输出电压高于35V时自动保护并告警 | |
输出过流保护 | 输出电流超过260A，电源自动限流 | |
过热保护 | >85℃时保护并报警 | |
可靠性 | 平均无故障工作时间：大于20000小时 | |
绝缘要求 | 绝缘强度 | 输入对壳AC2000V/1分钟，漏电流小于10mA |
输入对输出AC1500V/1分钟，漏电流小于10mA | ||
绝缘电阻 | 输入对壳、输入对输出：DC1000V，大于100MΩ | |
输出对壳：DC500V，大于100MΩ | ||
冷却装置 | 强制风扇冷却 | |
