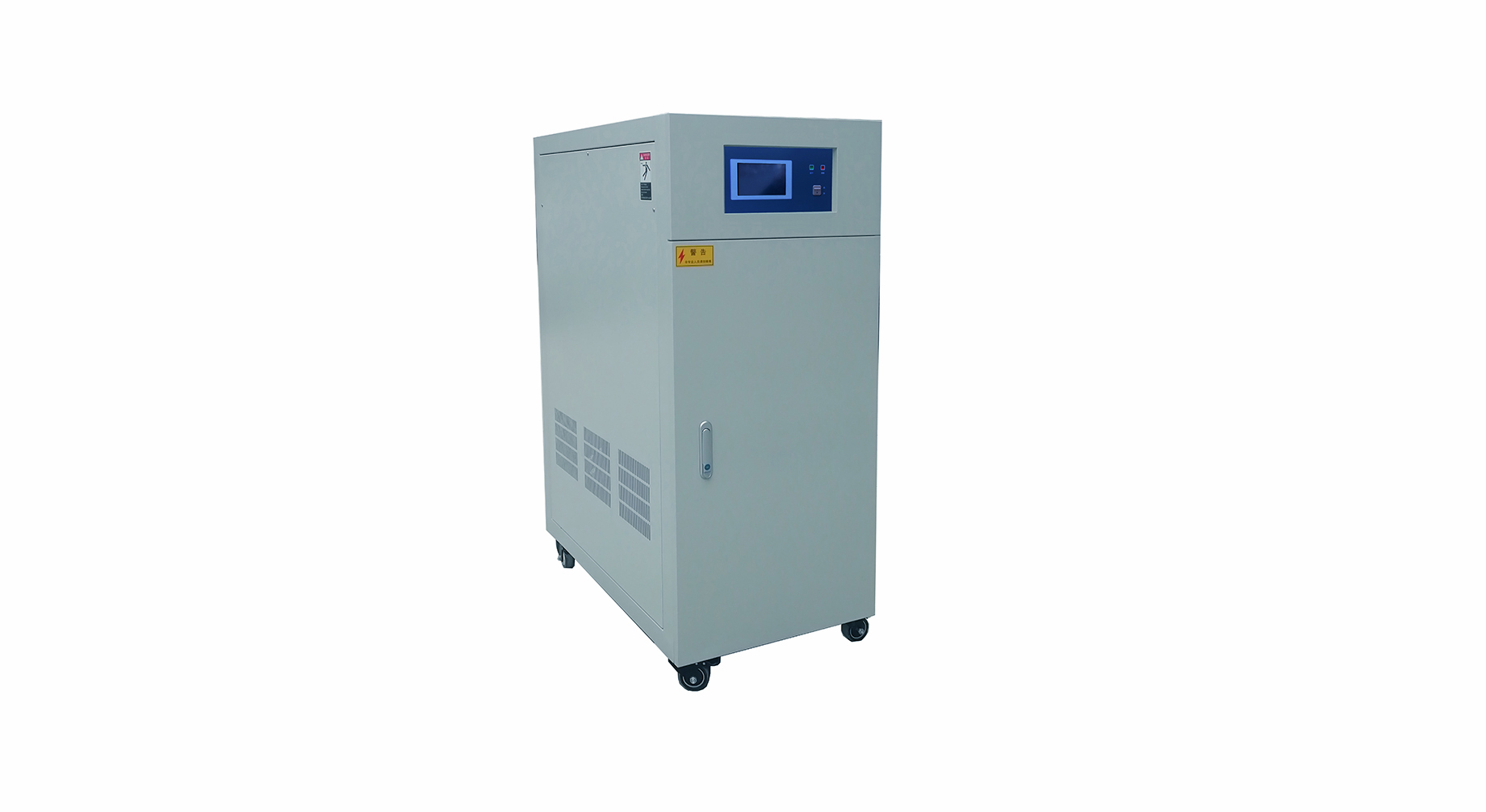

SPFC系列触屏式程控变频电源

专为进出口电器产品变压、变频测试及供电而设计

SPFC系列程控交流变频电源,以DSP/FPGA处理器为核心,采用PWM方式制作,正弦脉宽调制等技术,单机容量由500VA-1000KVA,输出可以模拟世界各地不同电压及频率,可满足各行业所带负载需求。电源以隔离变压器输出,安全可靠并可增加整机稳定性,具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点,具有完善的短路、过流、过压、过热等保护功能,以保证电源可靠运行。

技术特点

SPFC系列程控变频电源产品是专为进出口电器产品变压、变频测试及供电而设计制造的,能提供世界各国标准电网电压及频率,输出电压(0-300V)、频率(45-65Hz)无级数字可调,波形稳定纯净,消除电网干扰,适用于出口电器产品变压、变频测试,实验室、计量室等作各种精密测试。该系列带有高精度电压、电流、频率显示表一体化,性能价格比高,采用了西门子或日本三菱原装高功率IGBT模块组设计,降低电路复杂度,提高产品稳定性,减少电力损耗,并且使单机容量不断上升。此外,本公司生产的该系列电源采用多项超隔离变压器,完全隔离市电与负载以增加整机之功能。



● 采用数字化技术,控制精确,保证输出高质量的正弦波形;

● 三相独立带载;

● 3倍额定电流冲击承受2S,可直接启动等同于1/3电源功率的冲击型负载;

● 输出状态下调节电压及频率;

● 测量功能∶电压、电流、频率、有功功率、功率因数;

● 自动记录报警时的电源状态、报警代码等;

● 电压分档功能∶0-150.0V、0-300.0V(特殊电压可定制);

● 多组快捷组、掉电记忆功能、快捷键;

● 标配RS485通讯接口,可选配RS232、Ethernet通讯接口或模拟控制方式。

—订购与功能扩展

● 容量∶15kVA、20kVA、30kVA、45kVA、6OkVA、90kVA、12OKkVA、150kVA、180KVA、20OKVA、300KVA.450KVA、600KVA、800KVA、1200KVA、1500KVA.2000KVA更大容最需求可定制(特殊需求可沟通)。

● 通讯接口∶标配RS-485通讯接口,需要选购RS-232、Ethernet(注∶RS-232、RS-485.Ethernet三选一),订货时申明;

● 远程控制方式∶可选配模拟控制方式。


技术参数


型号

SPFC33-150K

容量

150KVA

电路方式

IGBT/PWM脉宽调制方式

交流输入

输入方式

三相四线制

输入电压

380V±15%

输入频率

50Hz/60Hz±15%

交流输出

输出方式

三相三线或三相四线(可选,订货时说明)

输出波形

纯正弦波

输出电压

相电压:0-300V    线电压:0-520V

电压精度

±1%

输出频率

45Hz-65Hz

频率精度

±0.01%

三相不平衡度

相位120°±2°; 相位差<3%额定值

动态电压瞬变

2%(0~100% 负载变化)

电压畸变率(失真度)

THD<3%(非线性负载)

显示方式

显示视窗

高精度液晶触摸屏显示

电压显示

精度0.1V

电流显示

精度0.1A

频率显示

精度0.1Hz

系统

系统效率

正常模式: 90%

绝缘电阻

DC> 500V 20MΩ

绝缘强度

(输入输出对地)1800Vdc,漏电流小于3.5mA,1分钟无飞弧

防护等级

IP22

接线方式

输入输出接线端子、接线排

散热方式

变压器强制风扇制冷

工作温度

-10℃~+50℃

相对湿度

0-90%(无凝露)

噪音(dB)

<65dB

保护装置

有完善的过压、过流、短路、过热等保护功能及告警装置
