功能及技术指标要求

               2.1功能

               （a）具有将外部输入交流电AC380V/50HZ交流电（三相四线）转换为AC115V/400Hz/(三相四线)交流电的功能;

               （b)具有输出过流、输出短路、过压、欠压保护及缺相保护等功能;

               （C)具有输出电压、频率调节功能，要求输出频率、输出电压均连续可调；

               （D)具有输出电压、电流、频率、主要状态参数显示功能;

               （E)具有防止止开关电源工作频率空间泄漏的处理措施;

               （f)电源应具有防止纹波、杂散通过线耦合措施;

               （g)电源启动具有冲击电流抑制能力;

               （h)电源具有故障指示功能。

               2.技术要求

               （1) 输入:AC380V交流电/50Hz(三相四线);

               （2) 输出:AC115V交流电/400Hz(三相四线);

               （3) 输出功率:不小于≥10KVA(自行考虑电源效率);

               （4)电源效率:不小于85%;

               （5)额定电流:不小于27A(每相);

               （6)启动电流:小于50A;

               （7)输出电压调节范围:不小于AC115V±20%;

               （8)输出频率调节范围:380~420Hz。

               （9)需具有三相电压、电流、频率显示，欠压、过流等故障提示功能。

                2.3.接口要求

                 电源输入/输出接口均采用中航光电(158厂)航插，要求如下:

                （1)输入航插型号:

                 XCE22F4Z1P40(定义:1，2，3分别为A，B，C三相，4脚为相线)，

            配套插头型号为XCE22T4K1P40(需配尾夹)。

              （2)  输出航插型号:

                                       XCE22F4K1P40 ( 定义: 1，2，3分别为A，B,  C三相，4脚为相线)，配套插头型号为XCE22T4Z1P40(需配尾夹)。

                2.4 附件要求

               要求每台地面测试电源需配输入、输出电源电缆各1根，每根电源线长度均不小于30m, 电源线一端为航插

                                                    (型号见2.3)，另一端为标准AC380 插头(公牛4芯/25A)。

                                                          3 . 结构及尺寸

                                                （a) 外形要求

               地面调试电源结构可参照图1，需方便外场频繁移动使用。地面调试电源的外形尺寸不超过1200(长)x1000(宽)x900(高)mm。

               要求所有开关及按键、指示灯、输入输出航插接头均位于电源的同一侧。

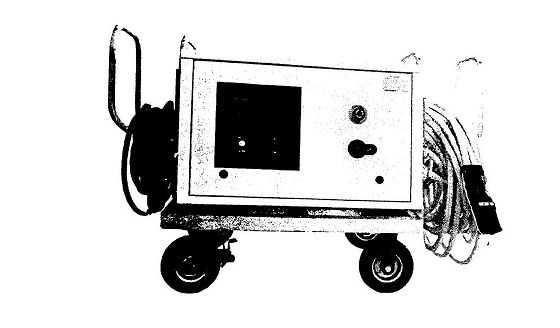

            图1地面调试电源外协示意图

                    （b) 其他要求

                     车轮要求:采用直径不小于200mm实心橡胶轮(可锁定);

                     所有按键、指示灯、输入/输出航插需标明名称，要求标识清晰可见;

                     需提供外包装箱，便于长途运输(使用次数不小于5次);重量: 小于220kg;

                   备注:地面调试电源投产前，由甲方进行方案确认(电气及结构)后方可投产。
